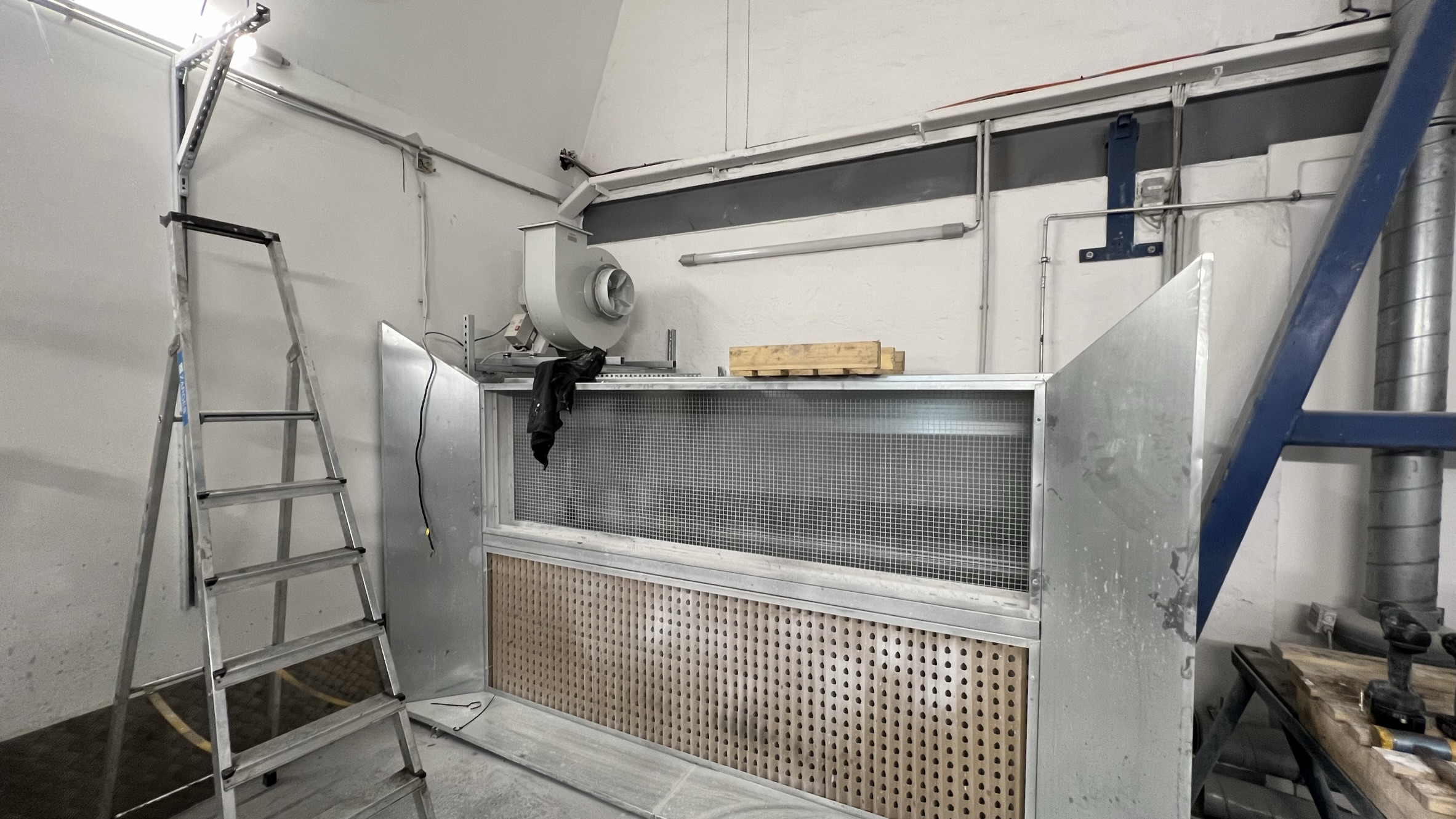

Spritzwand Dekor 2500 Modellbau Schoenheide

Bilder vom Aufbau in Schönheide.

  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide
  • Spritzwand Dekor 2500 Modellbau Schoenheide

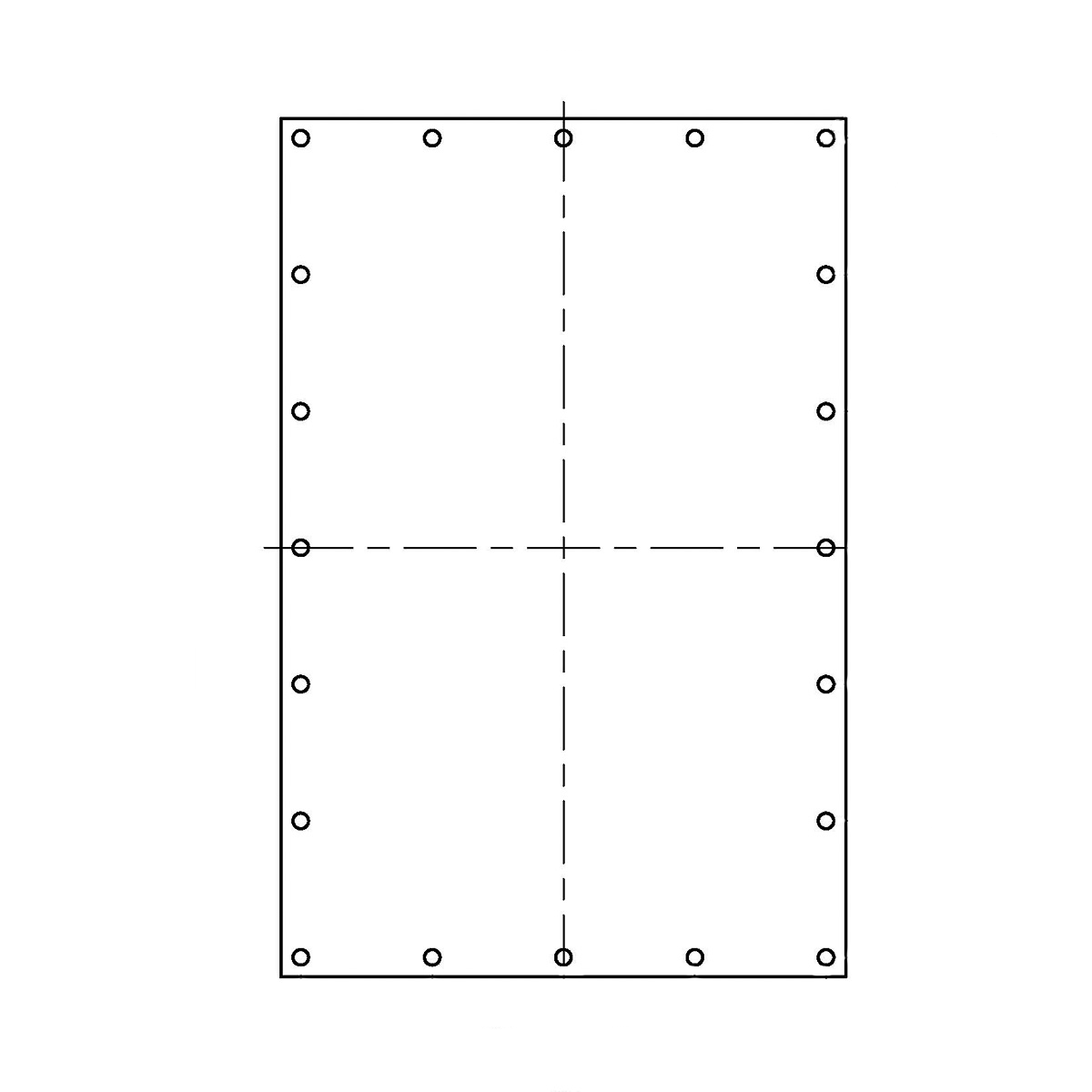

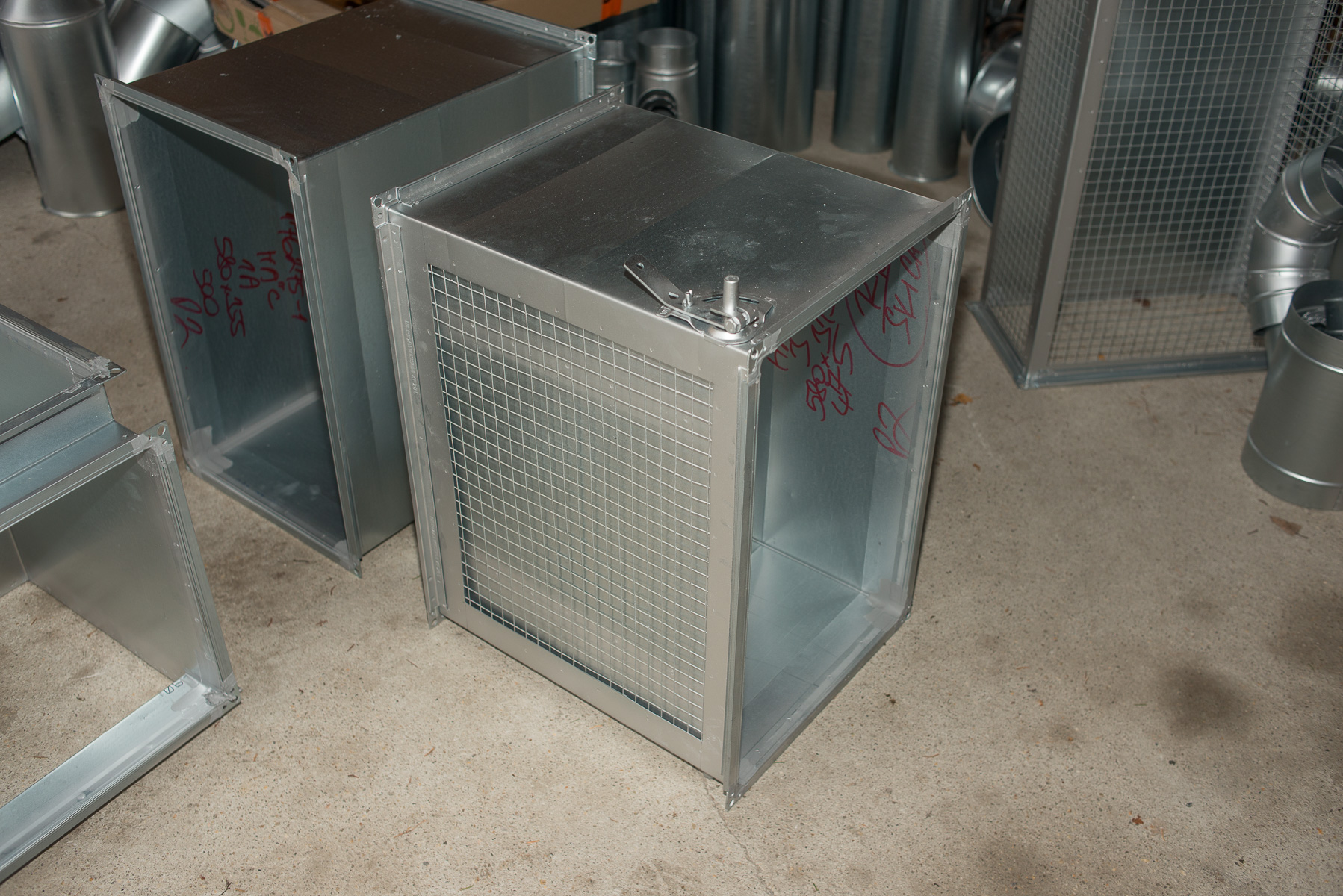

Rückluft an vorhandenen Filter projektiert

Bilder vom Aufbau von der Tischlerei Pahler.

  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe
  • Häckel GmbH Rückluft Berstscheibe

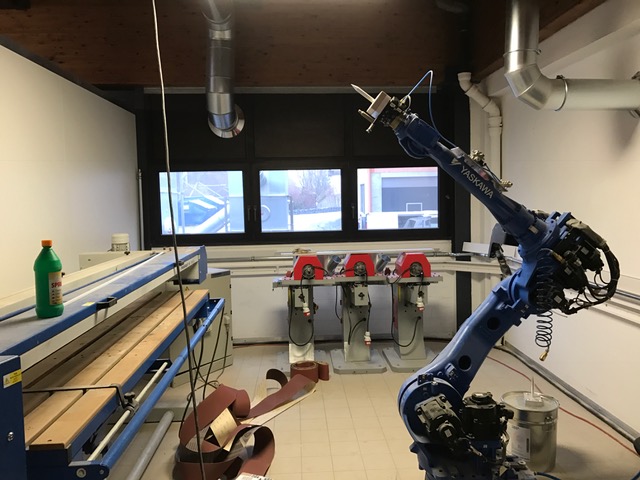

Möbelteile aus Holz & Metall A. Dietz

Bilder vom Aufbau der Absauganlage mit Grobvorabscheider GVA.

Aufbau der gelieferten Absauganlage mit Zubehör

  • Dietz

Uni Leipzig

Für die Tischlerei des Universitätsklinikums in Leipzig haben wir die Absauganlage installiert.

Dazu gehörte unter anderem die Erneuerung der Rohrleitung im Innenbereich zusammen mit der Ausrüstung der vorhandenen Maschinen mit pneumatischen Absperrschiebern. Die Verrohrung wurde dabei im Fußboden verlegt. Dies stellte eine besondere Herausforderung dar, denn die Platzverhältnisse waren sehr beengt.

Im Außenbereich wurde unser Airfiner Profi aufgestellt. Dieser hat eine Gesamtfilterfläche von 52m² und insgesamt 4 Späneauffangsäcke mit jeweils 300l Fassungsvermögen. Für die Montage wurden nur 3 Hilfskräfte und ein Gabelstapler benötigt.



Die Rückluftführung erfolgte über rechteckige Kanäle. Es wurden zwei Berstscheiben und zwei 90 Grad Umlenkungen sowie eine Feuerschutzklappe in die Rückluftleitung eingebaut.



Bilder vom Aufbau

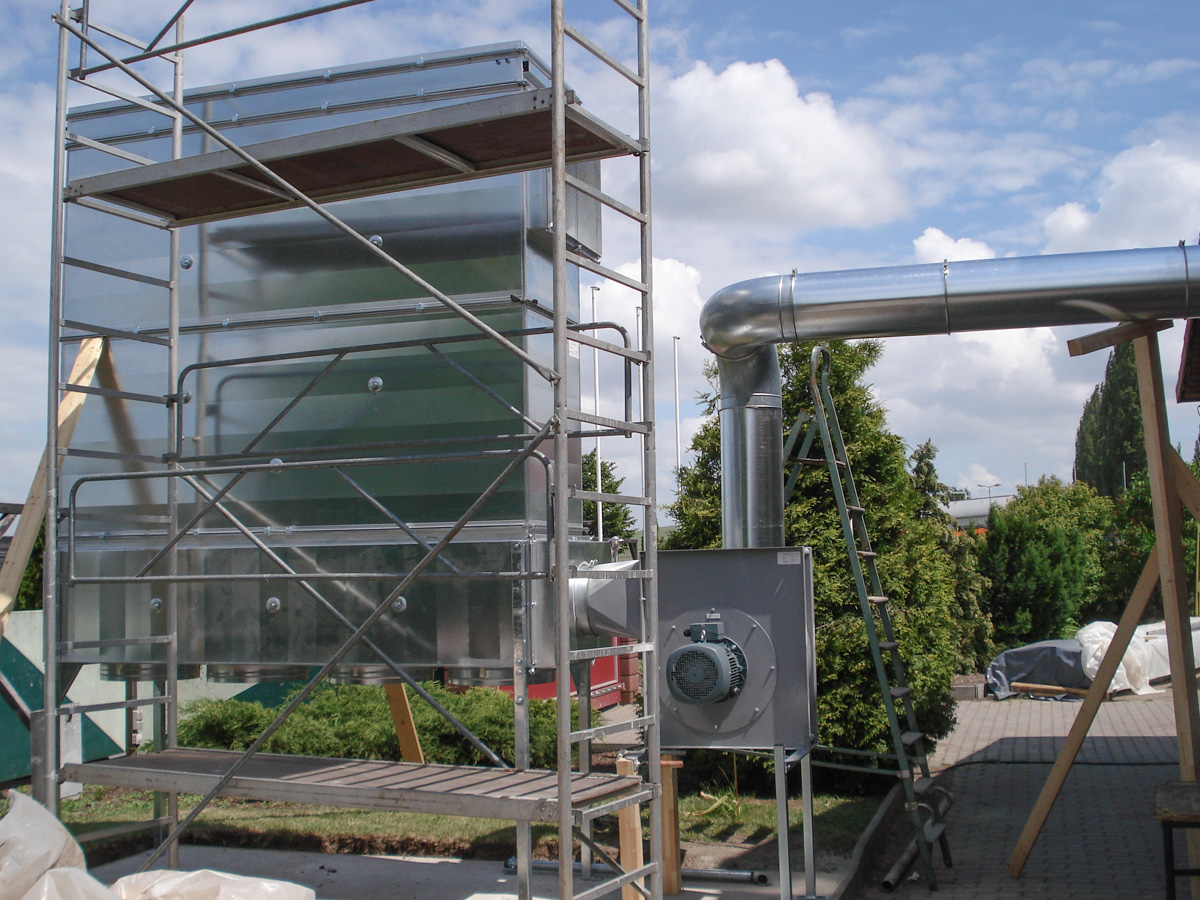

Tischlerei Boll

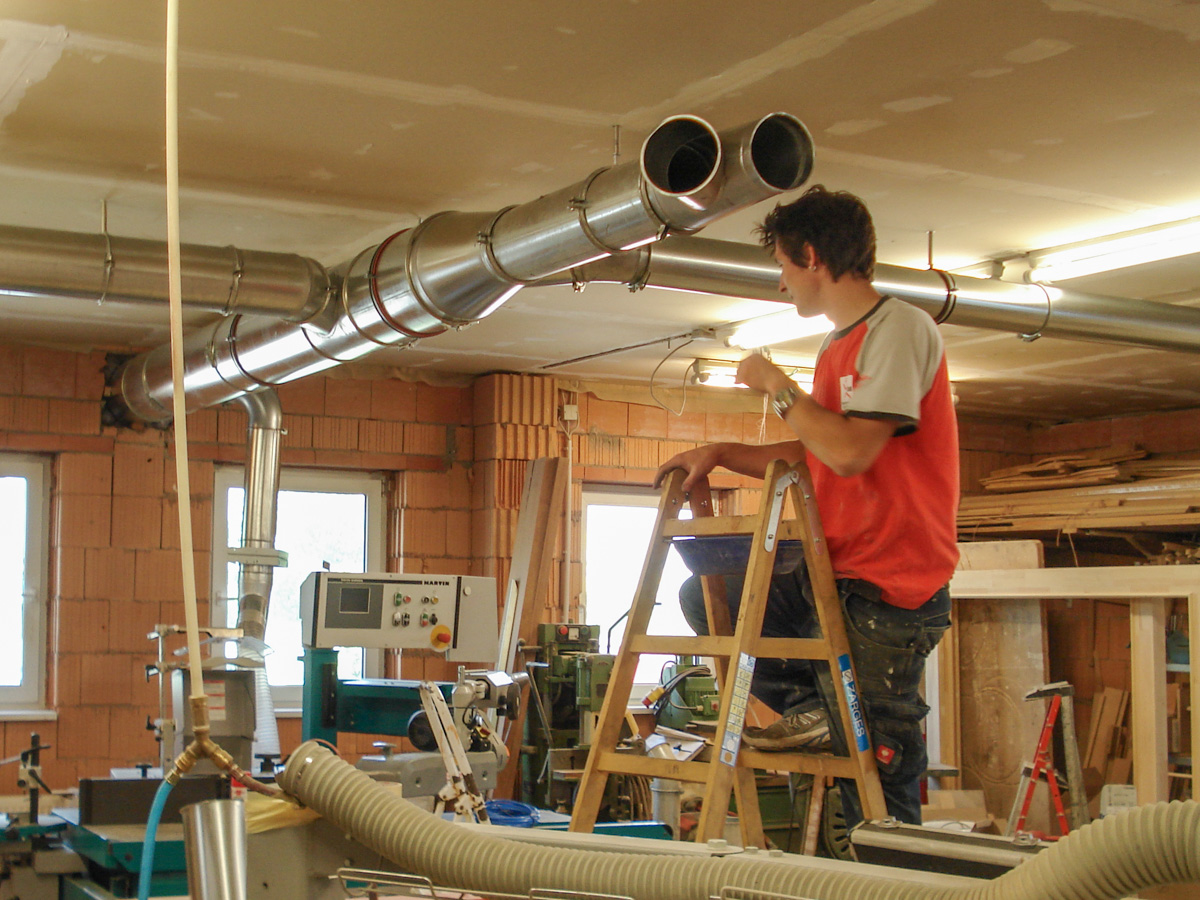

Für die Tischlerei Boll haben wir die Absauganlage Airfiner Profi und die Verrohrung in der Werkstatt mit installiert.

Bilder der Absauganlage

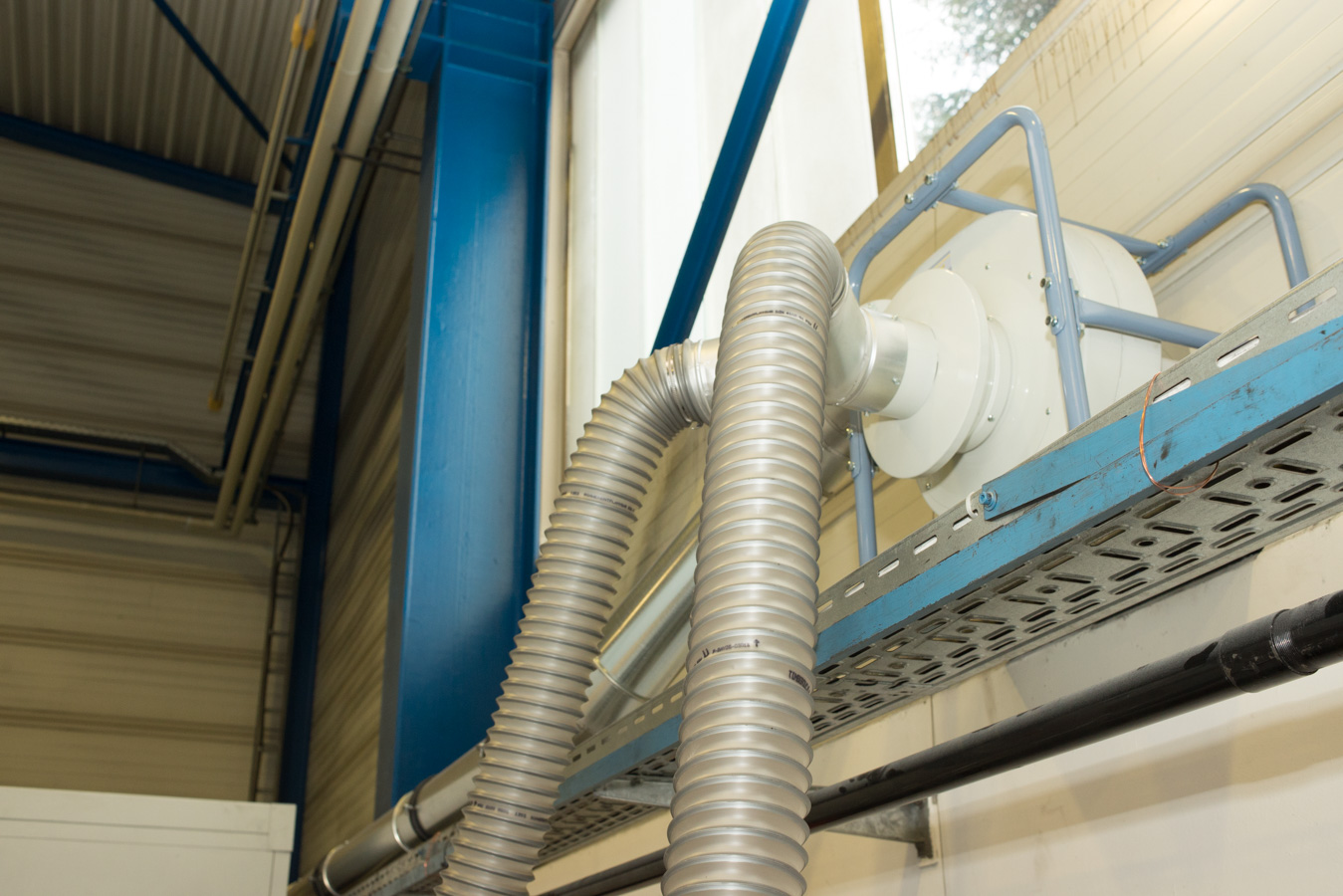

Spritzwand Airfiner Dekor Box 15

Die Firma Modellbau Schönheide GmbH fertigt Formen und Rohlinge für den Maschinenbau. Für die Lackierung dieser Teile haben wir den Spritzraum eingerichtet. Dort wurde unsere Airfiner Dekor Box 15 aufgestellt. Diese hat wie im Bild sichtbar Prallbleche für eine Vergrößerung der Arbeitsfläche. Außerdem besteht die Farbnebel Absaugwand aus einem Papierfaltfilter für die Grobabscheidung der Farbpartikel. Dahinter befindet sich noch eine 10cm dicke Glasfaser Filtermatte PSG4 für die feineren Farbstaubpartikel. Der Abluftanschluss ist unten angebracht und führt zum Ventilator im Nachbarraum. Durch eine Zuluftklappe wurde die benötigte Zuluft aus dem Nebenraum zugeführt.

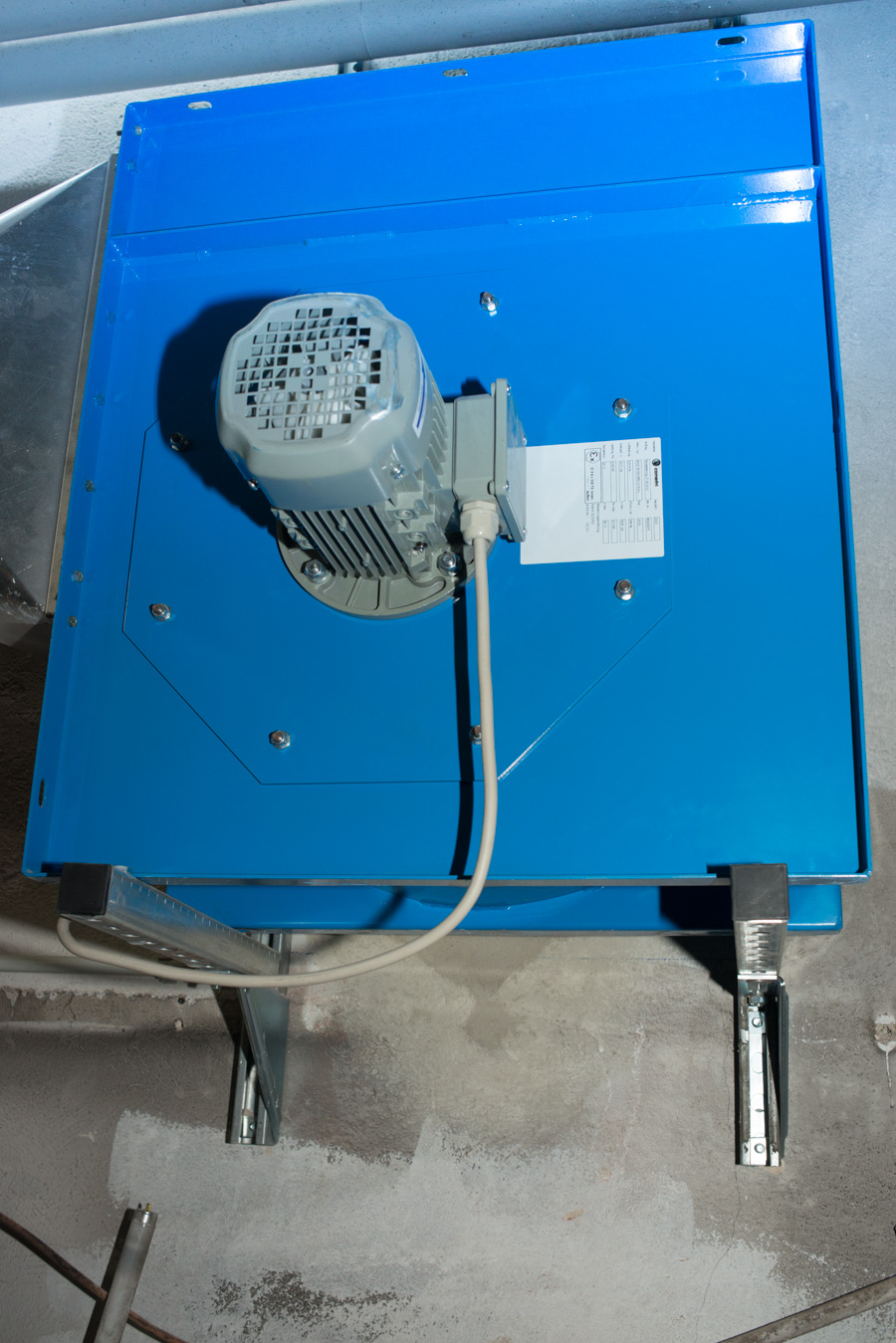

Der Absaugventilator wurde für die benötigte Absaugleistung ausgelegt. Der Ventilator wurde in ex-geschützter Ausführung geliefert, da die zu lackierenden Farben Lösemittel enthalten.

Bilder der Farbnebel Spritzwand

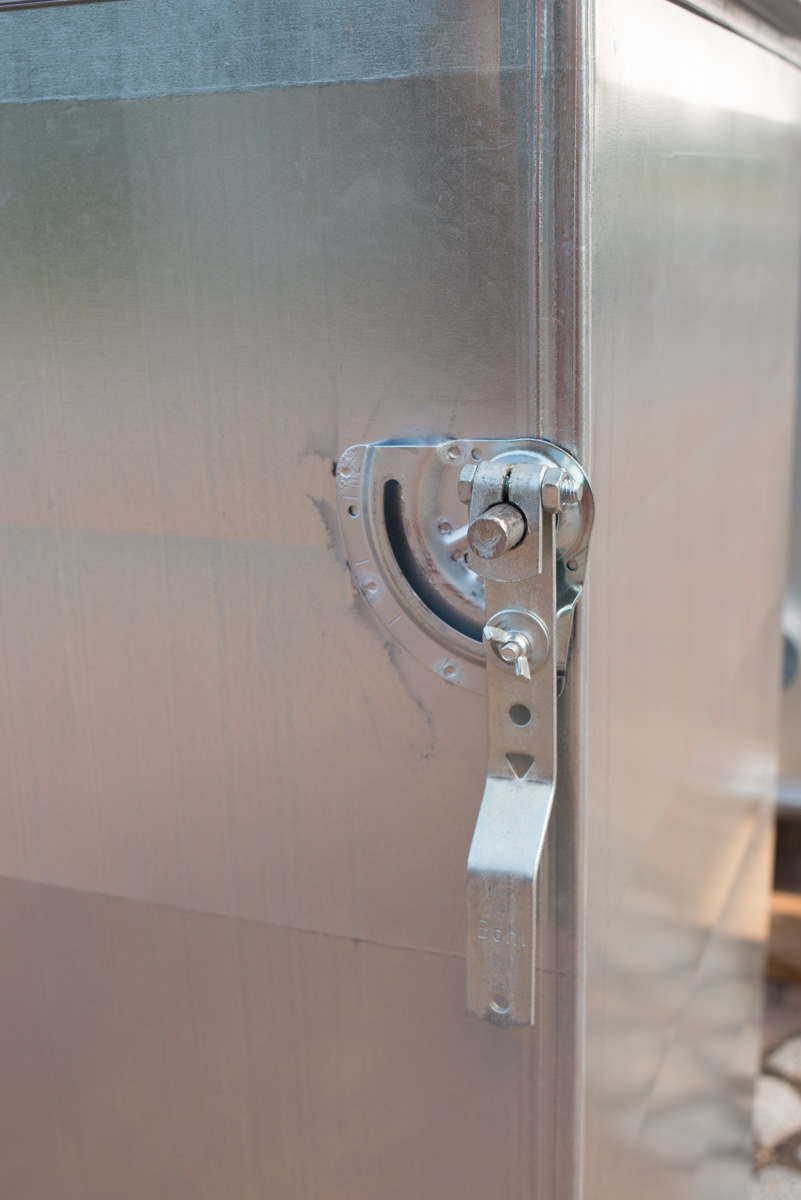

Bilder Chipsfilter

Unser Kunde der Firma Full Service Packaging in Hilden hatte verschiedene Anforderungen an die Reinigung von Verpackungschips. Für eine Aufgabe wurde von uns ein Filter nach Kundenwunsch projektiert.

Technische Projektbetreuung
