Übergang rund-eckig, gerade

Art.Nr.: ruecg
Übergang rund-eckig, gerade
Übergang rund-eckig, gerade
Übergang rund-eckig, gerade
Übergang rund-eckig, gerade
Übergang rund-eckig, gerade
Übergang rund-eckig, gerade
Übergang rund-eckig, gerade
Übergang rund-eckig, gerade
Lieferzeit: ca. 14 Arbeitstage
inkl. 19 % MwSt. zzgl. Versandkosten
144,04 EUR(netto 121,04 EUR)
Ausführung
D1
Abmessung A
Abmessung B
In den Warenkorb
  • Produktbeschreibung
  • Hersteller Informationen
Produktbeschreibung

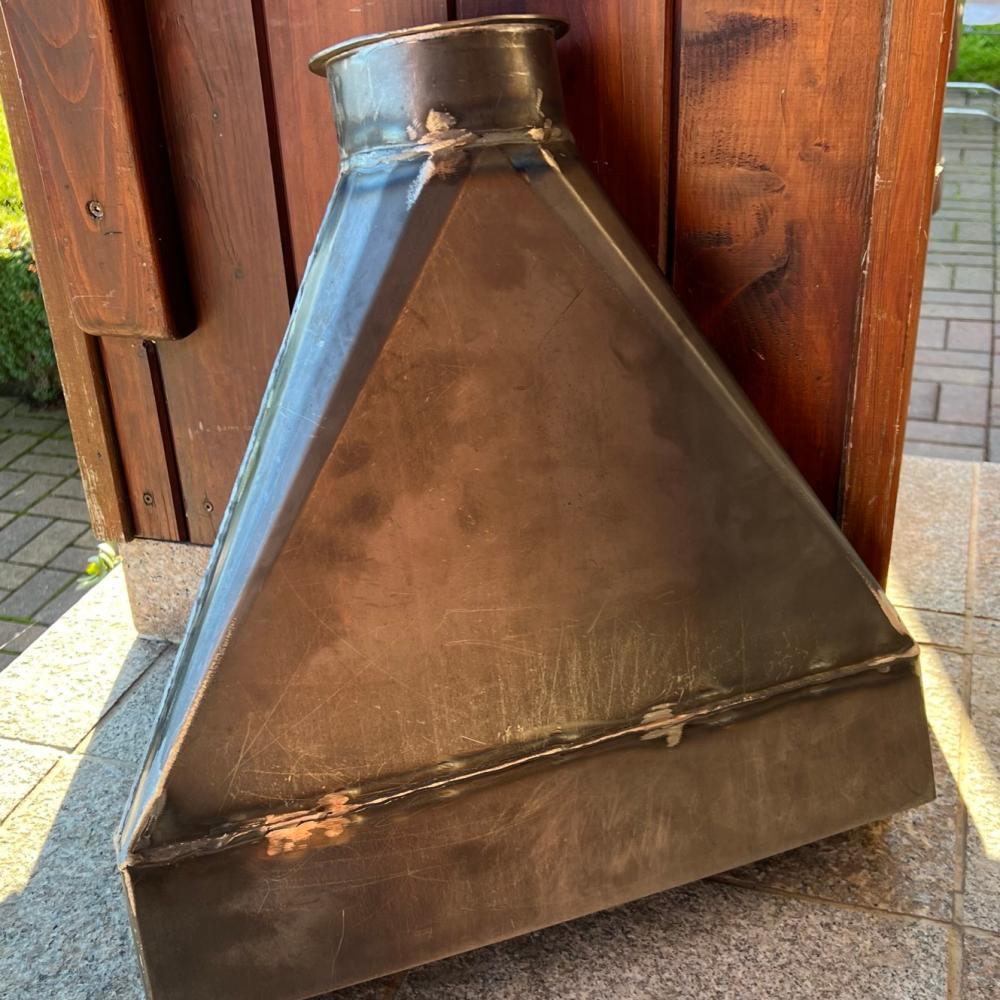

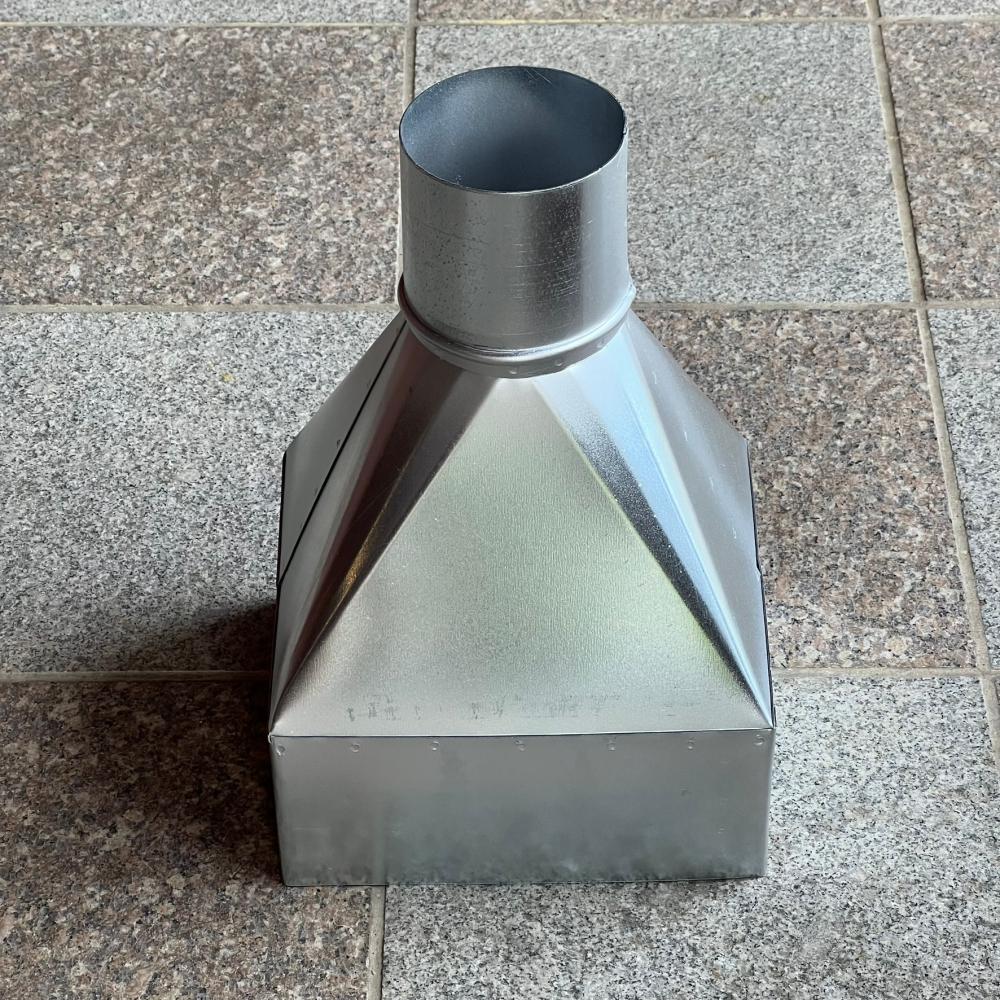

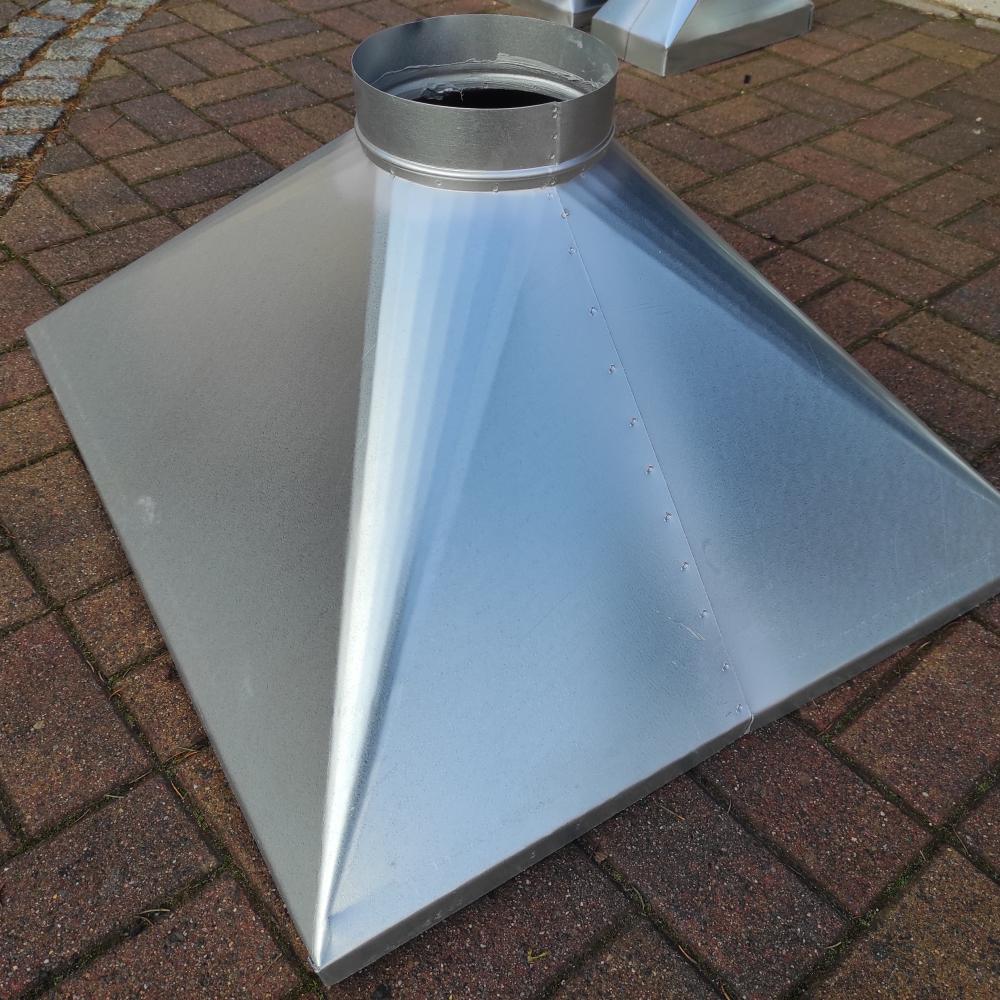

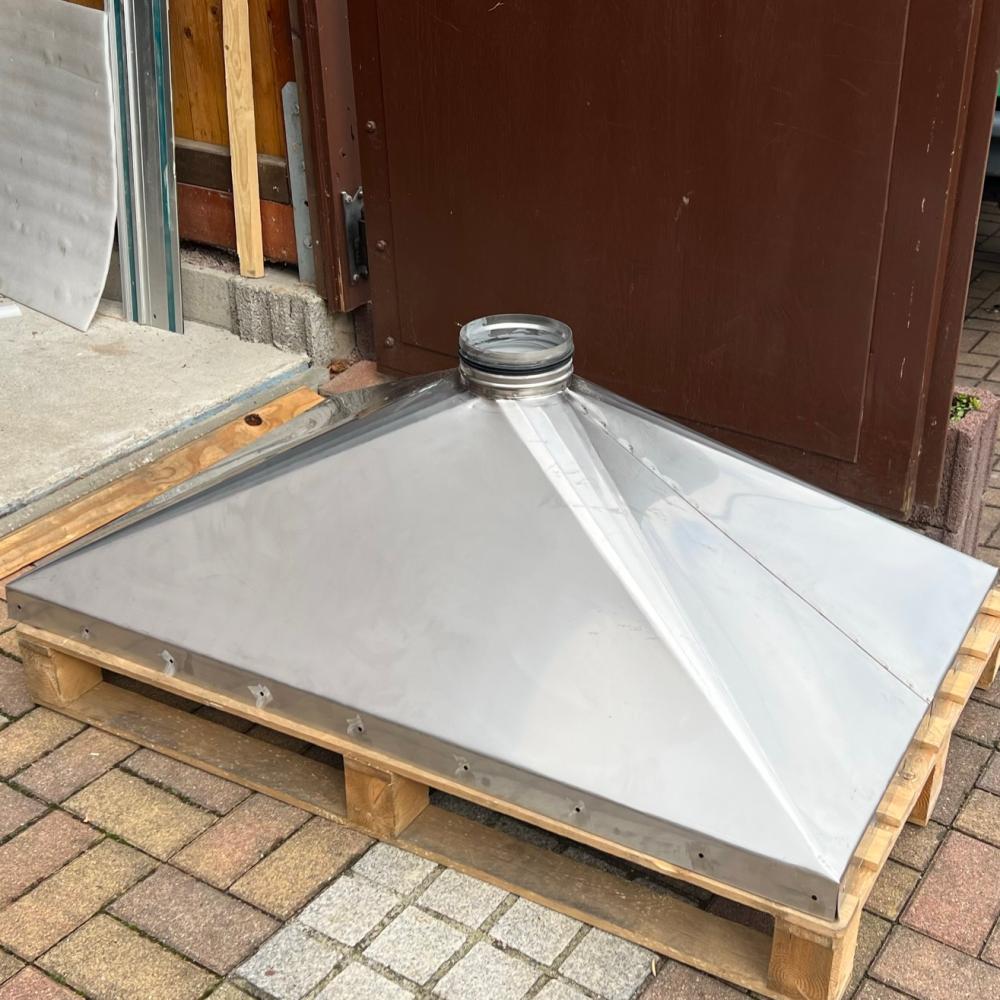

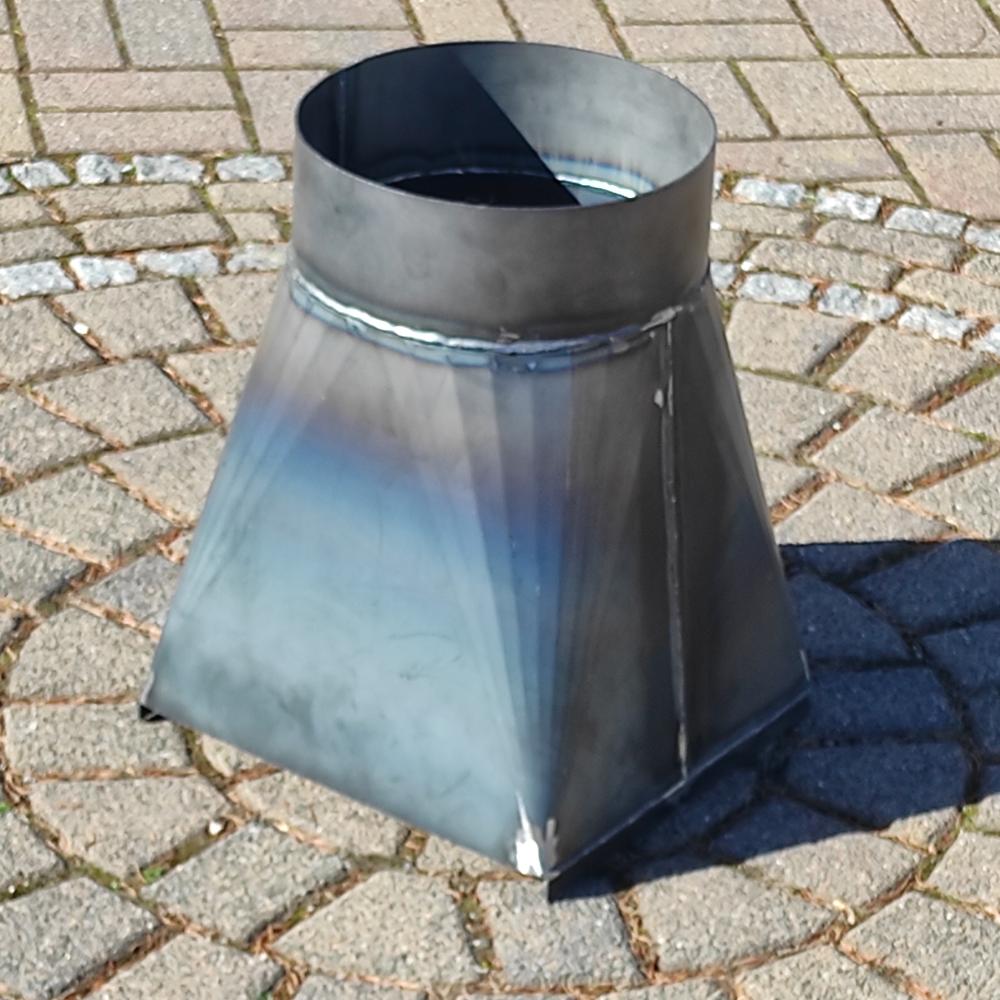

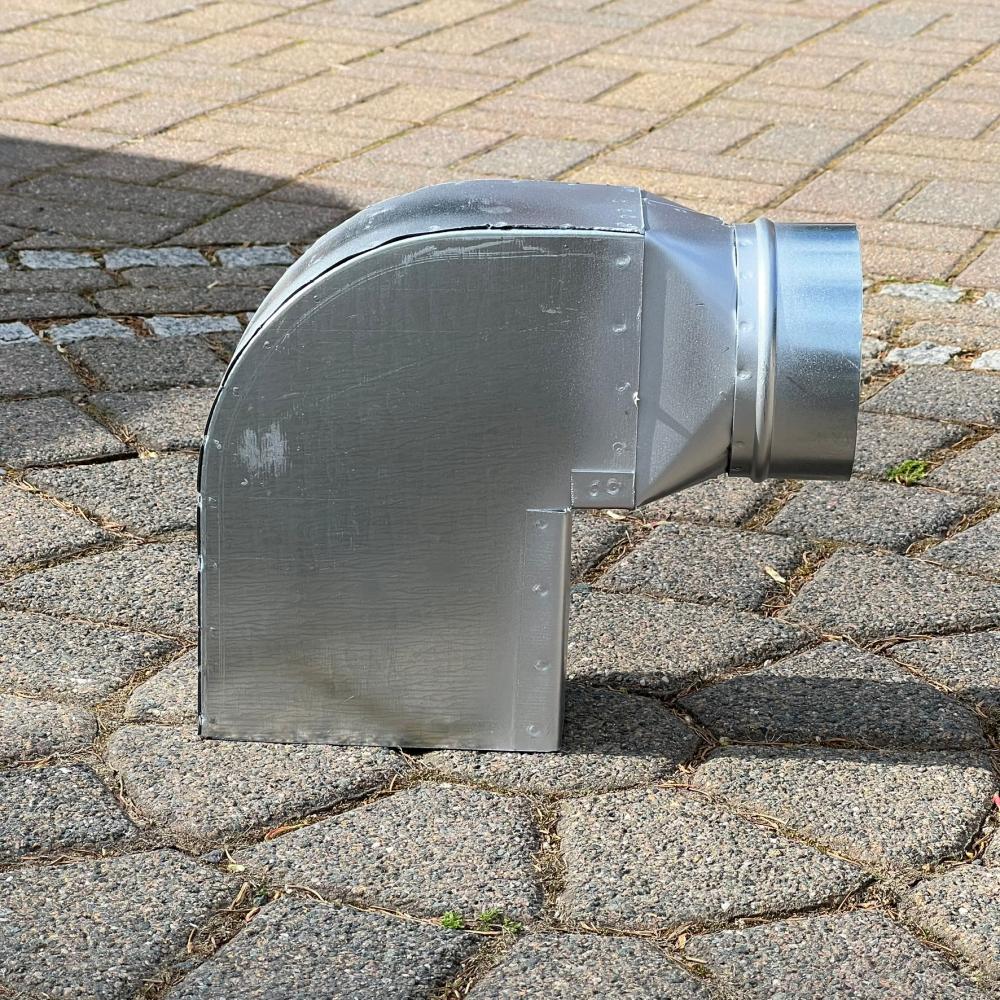

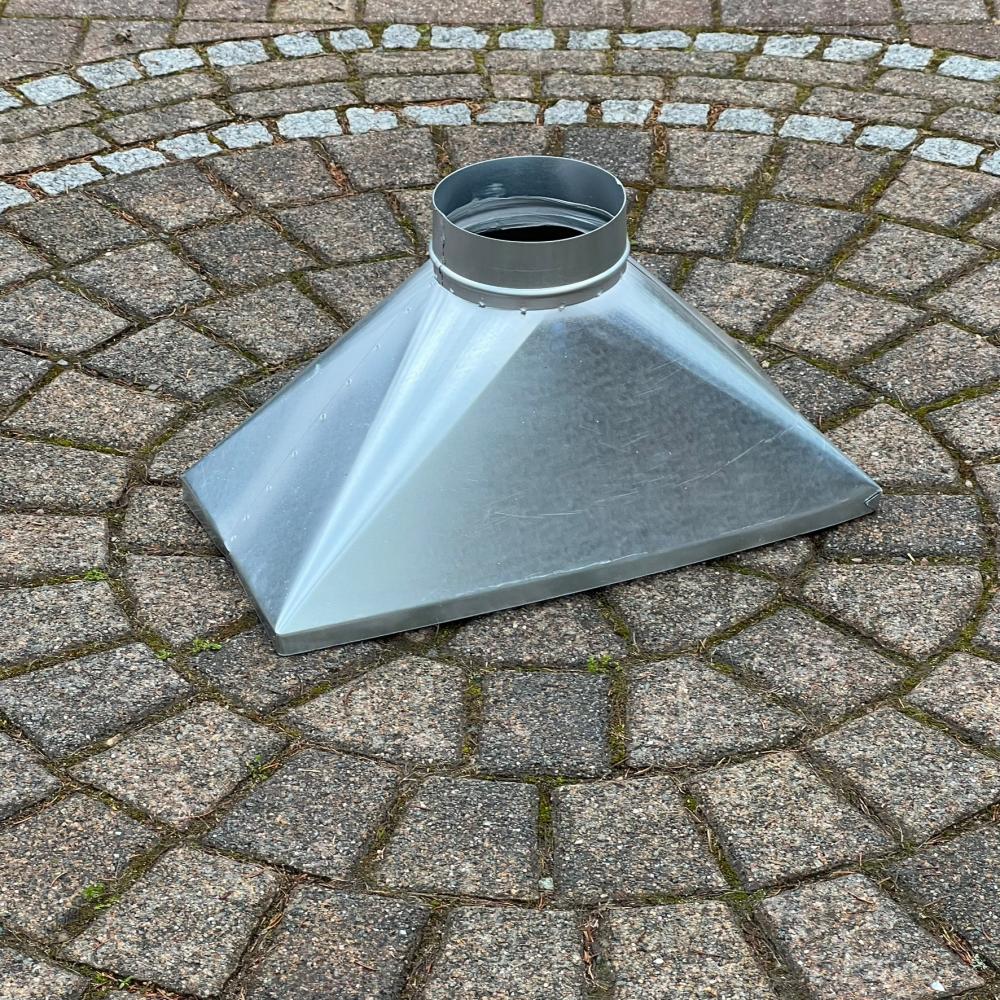

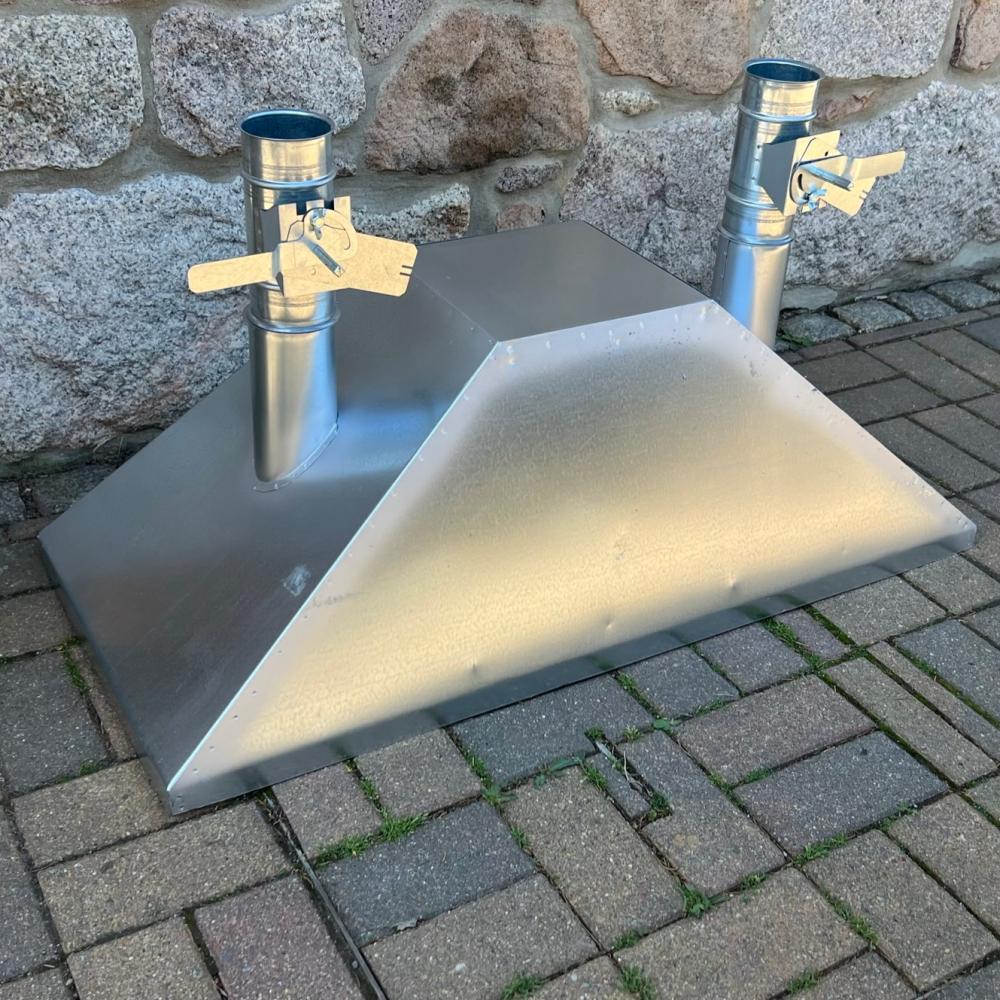

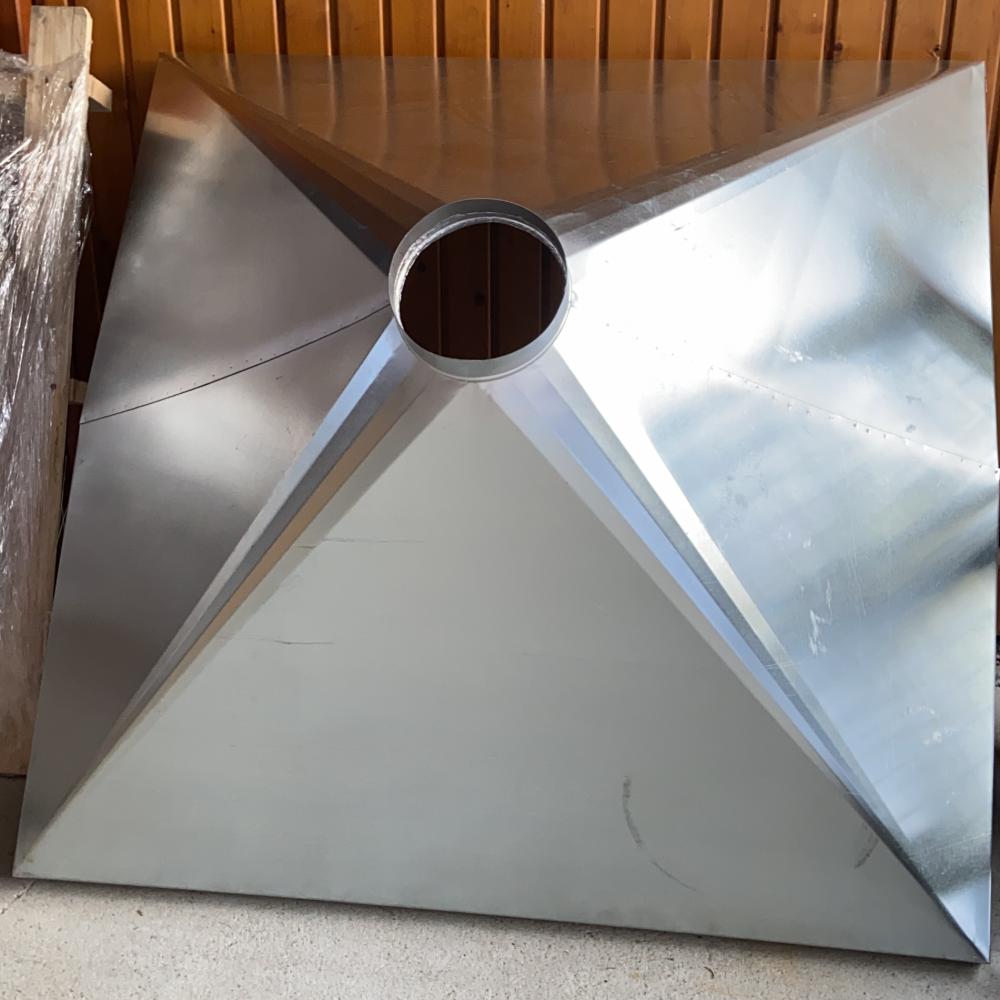

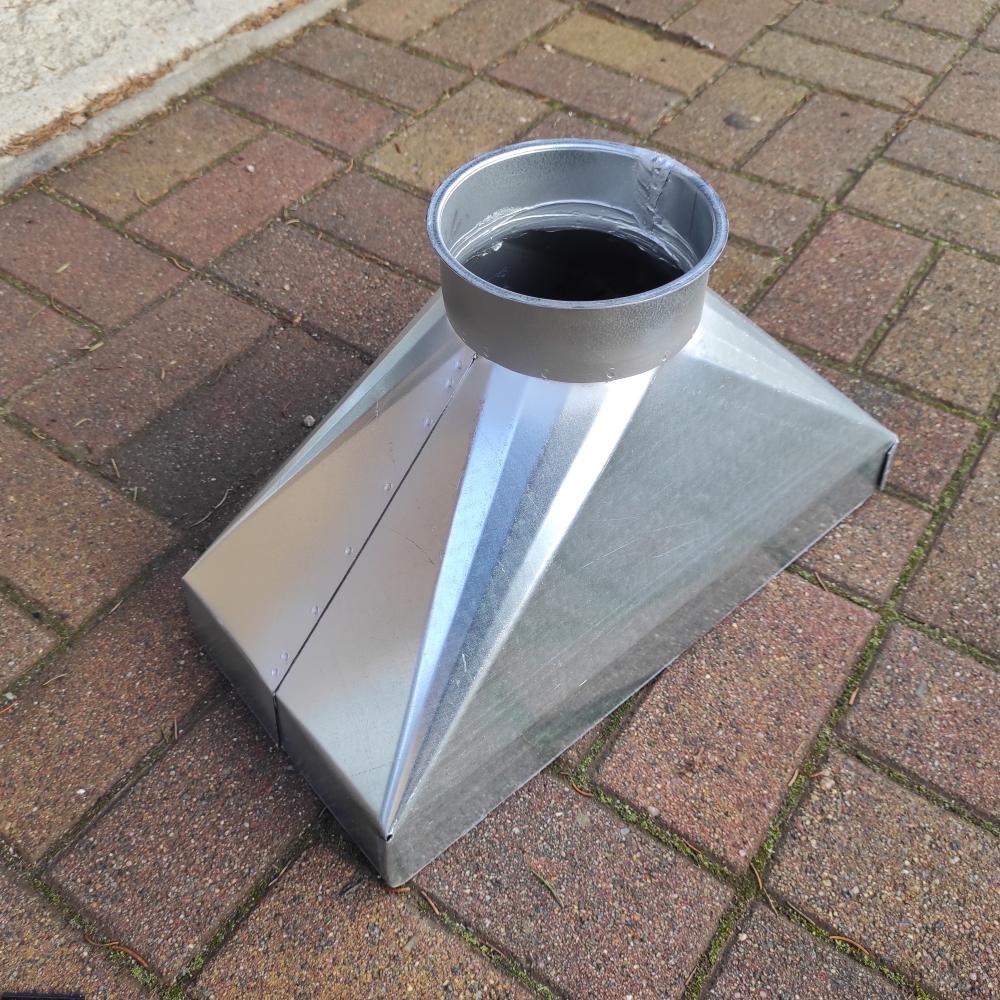

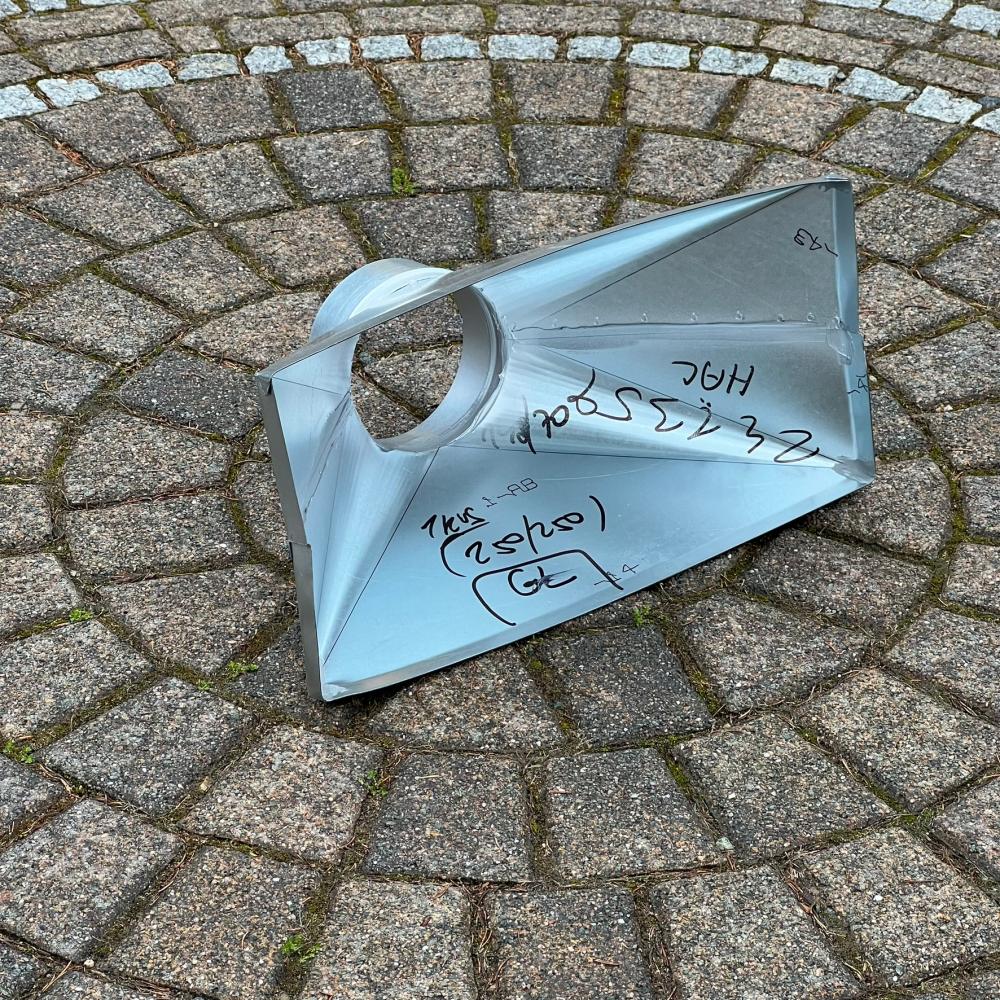

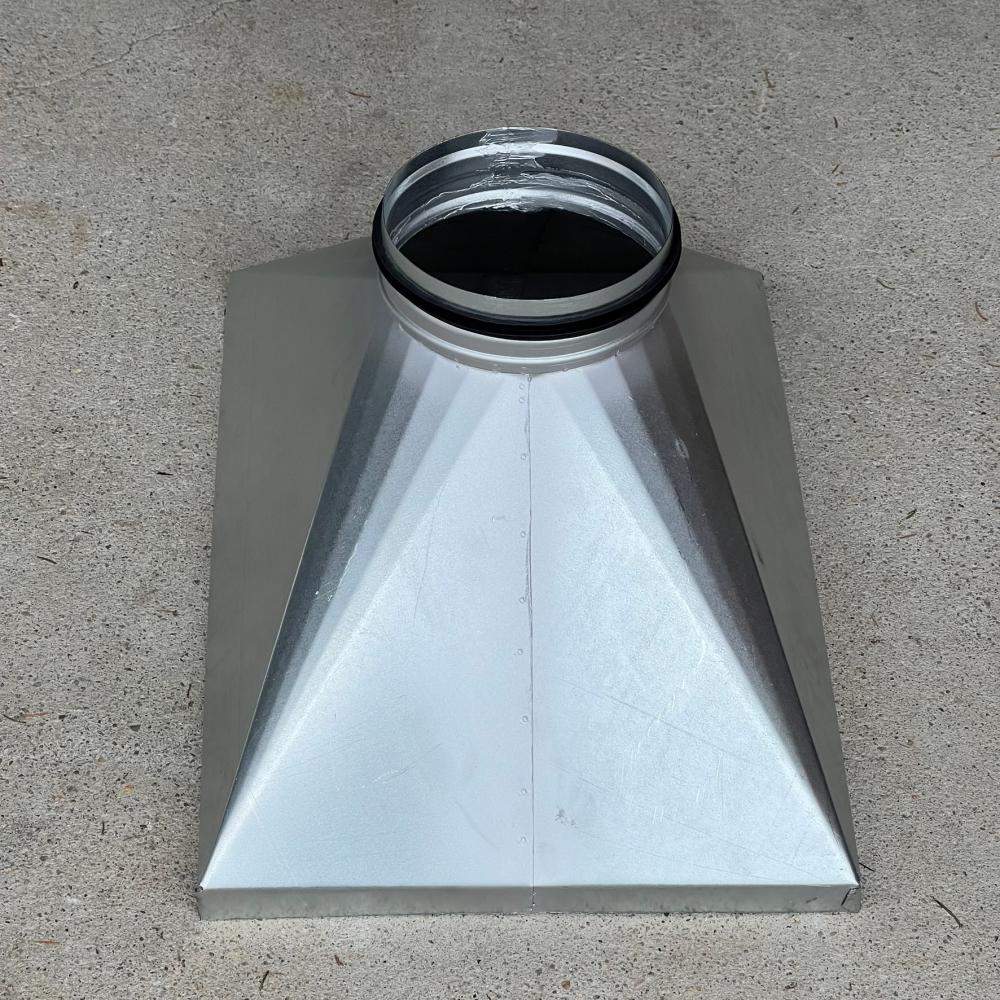

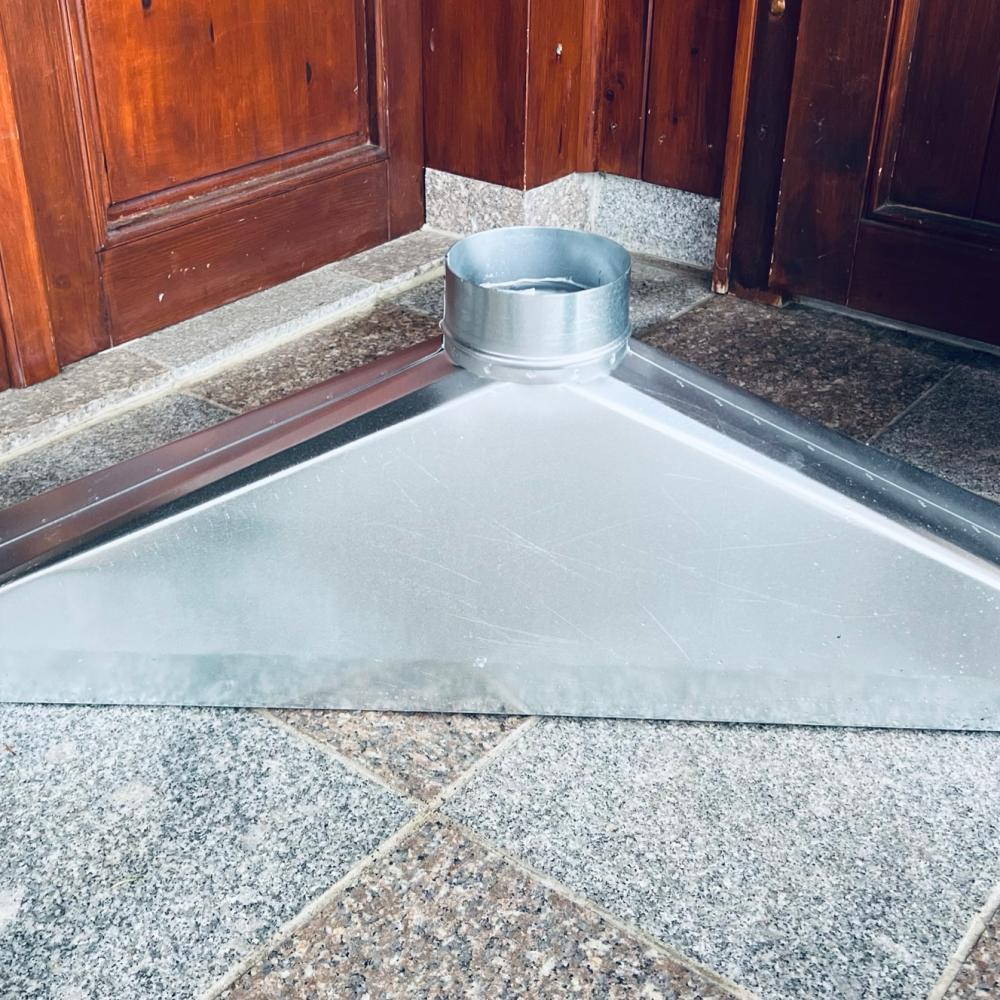

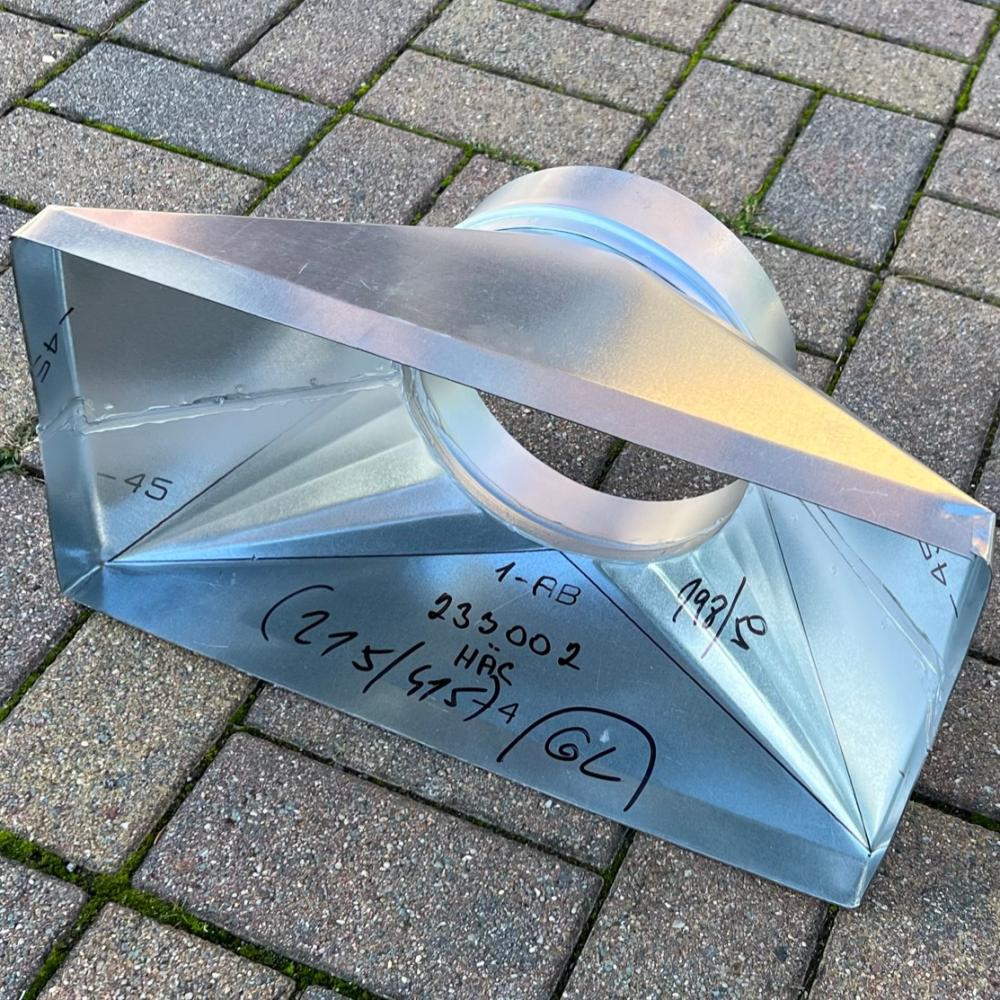

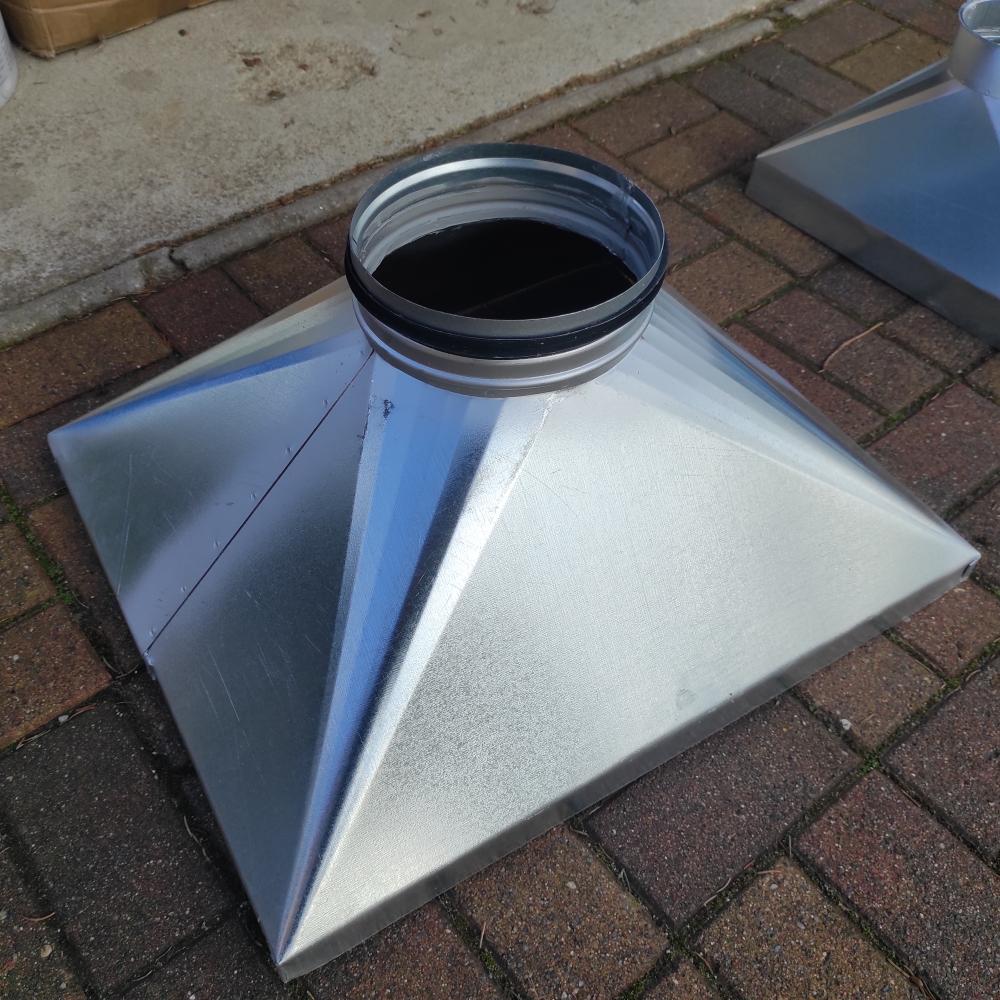

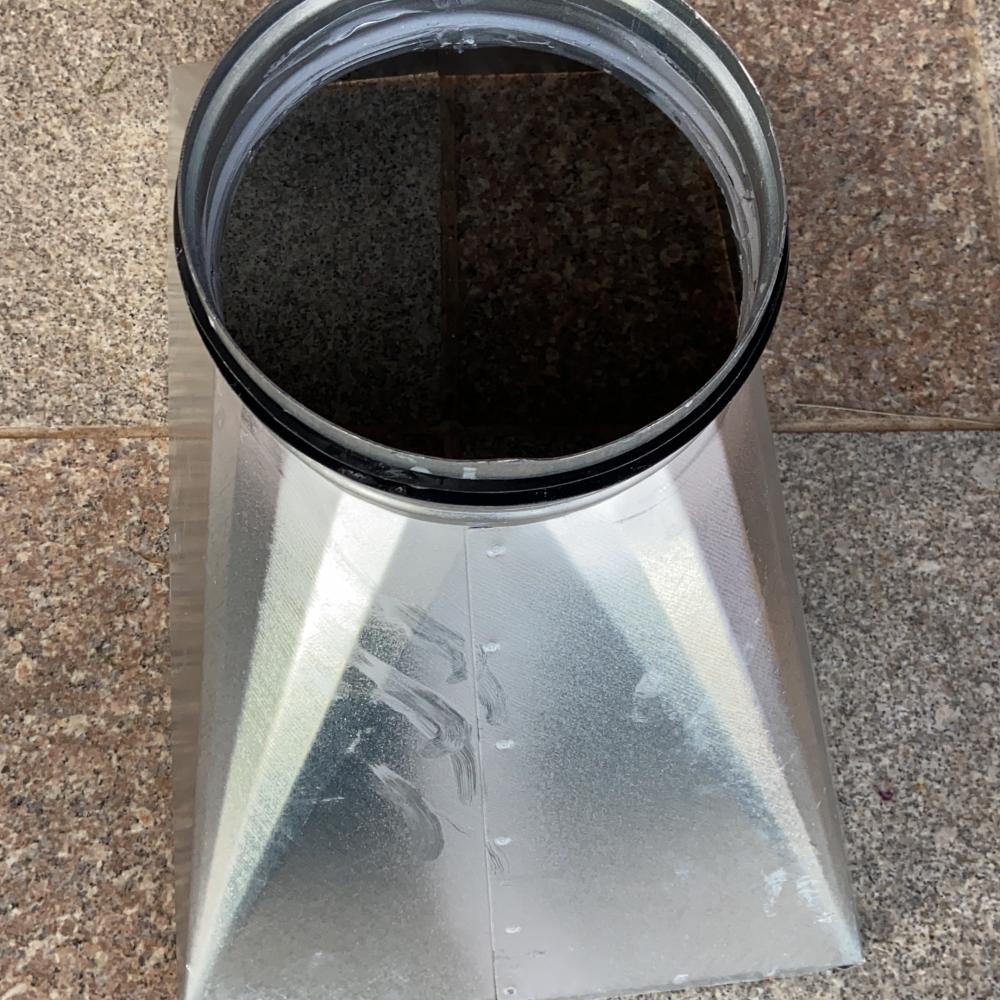

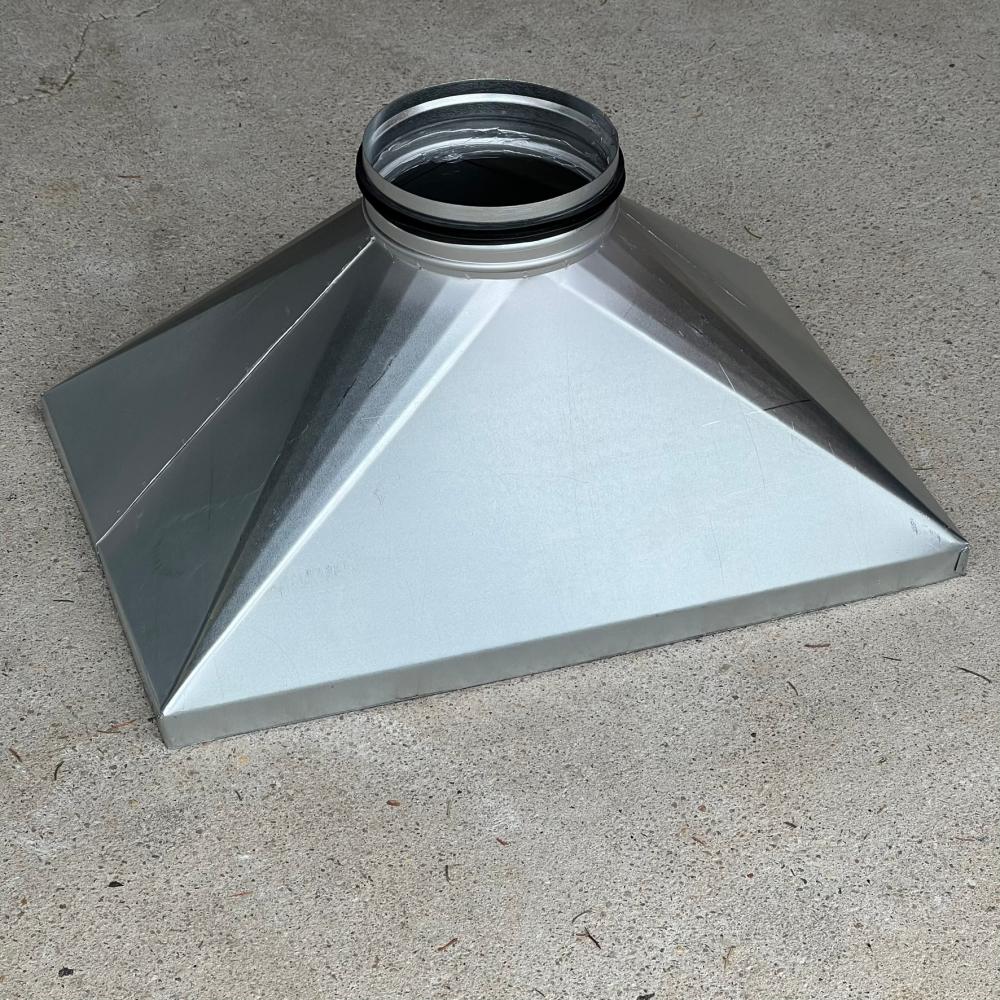

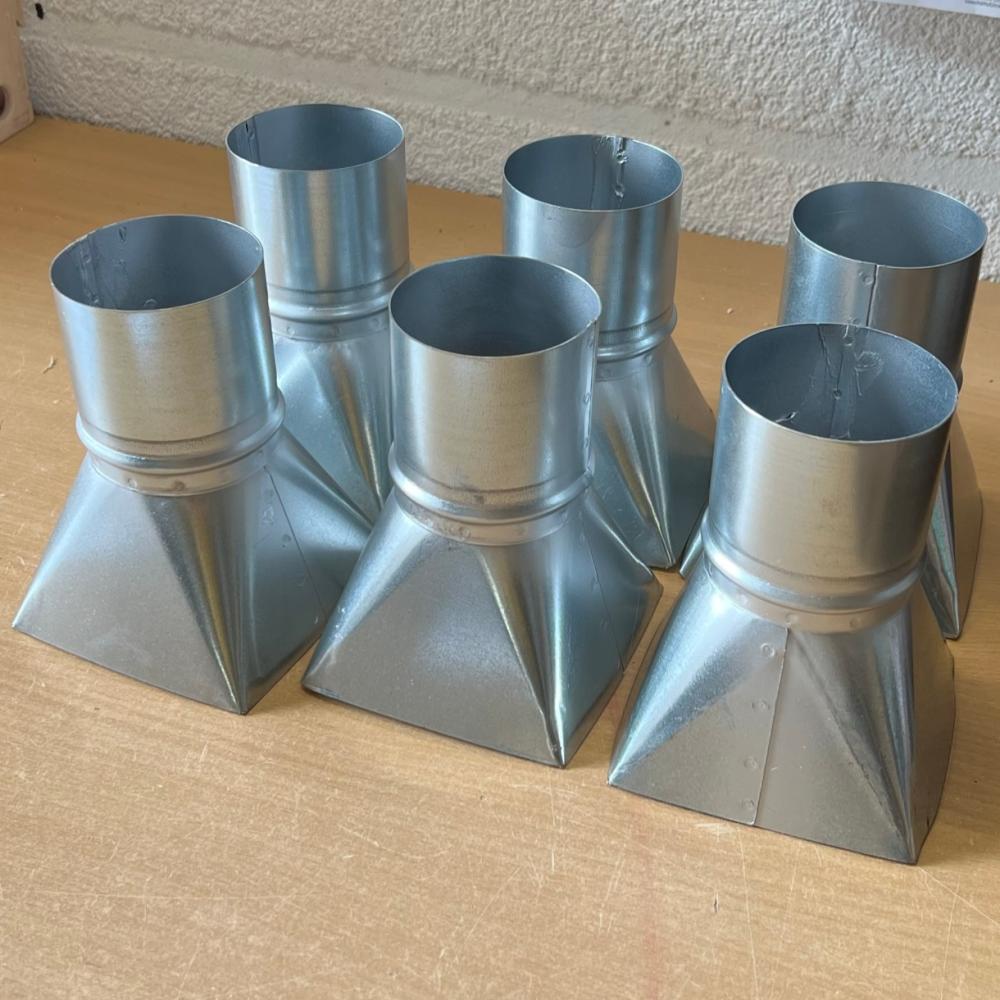

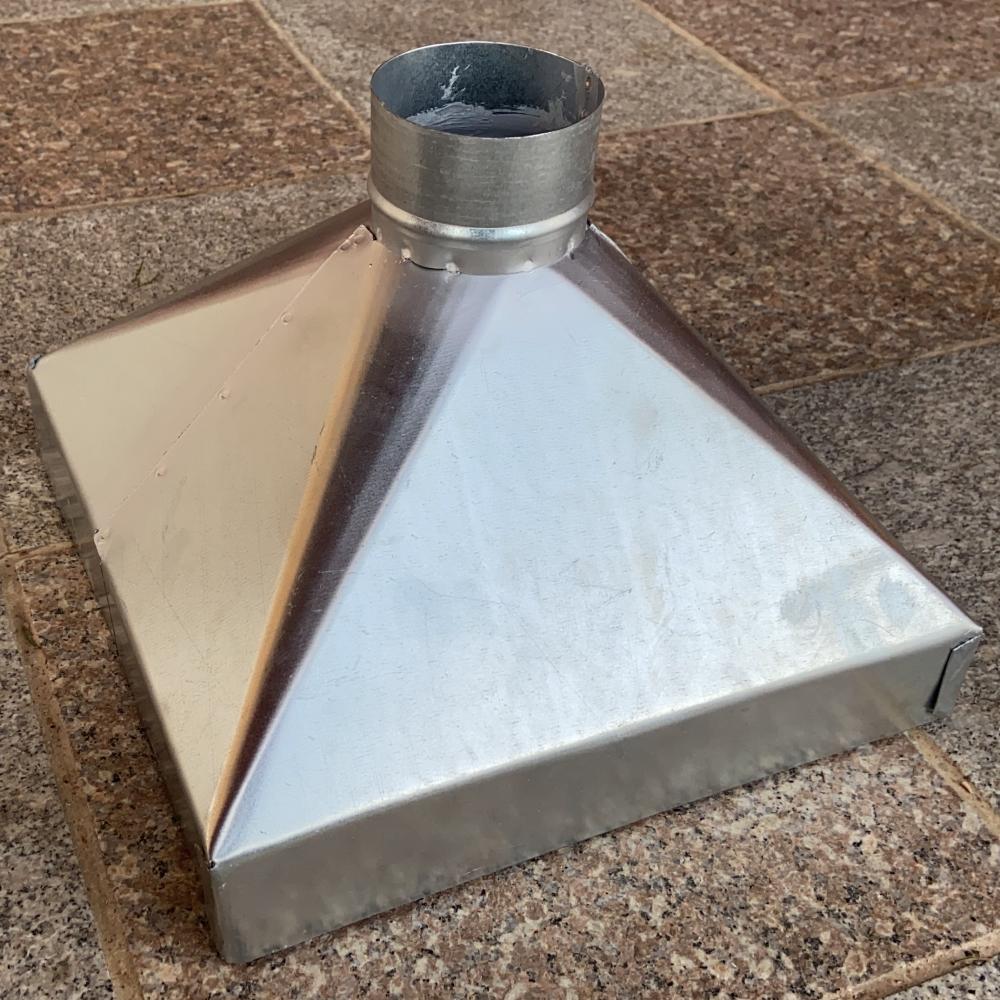

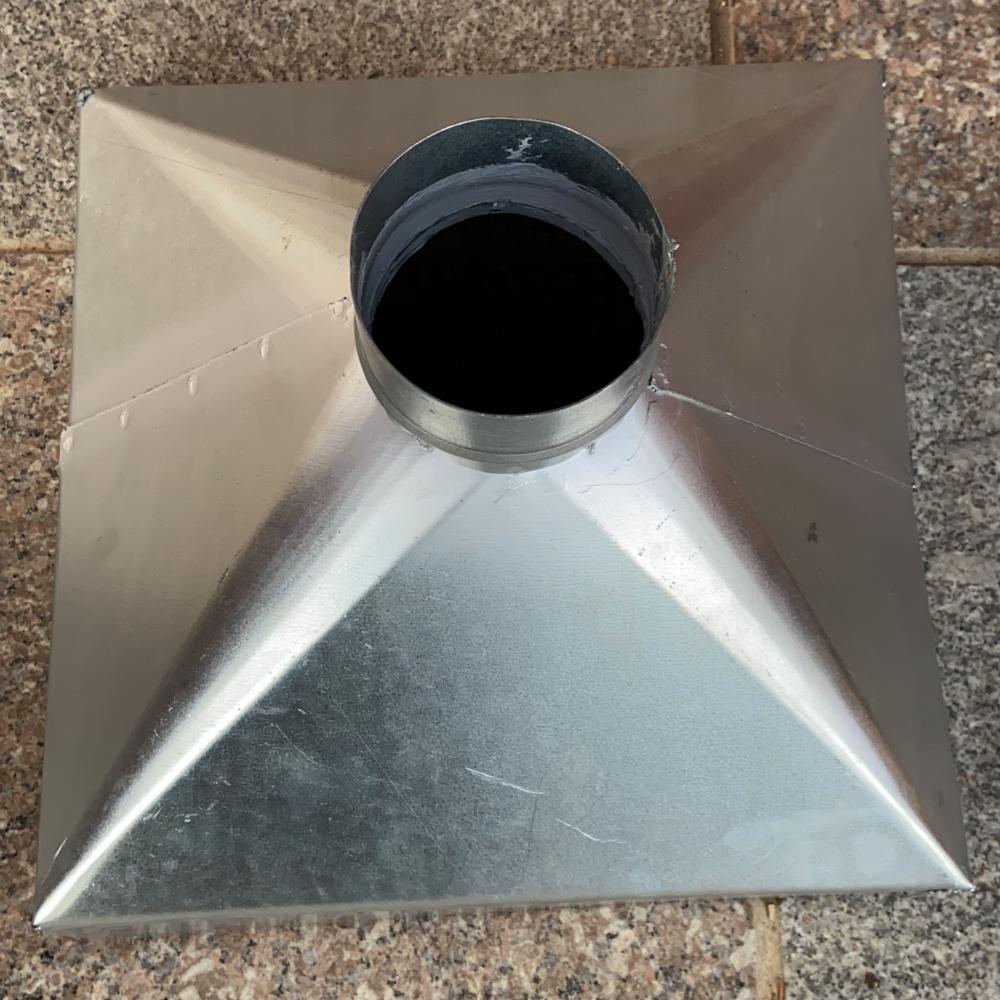

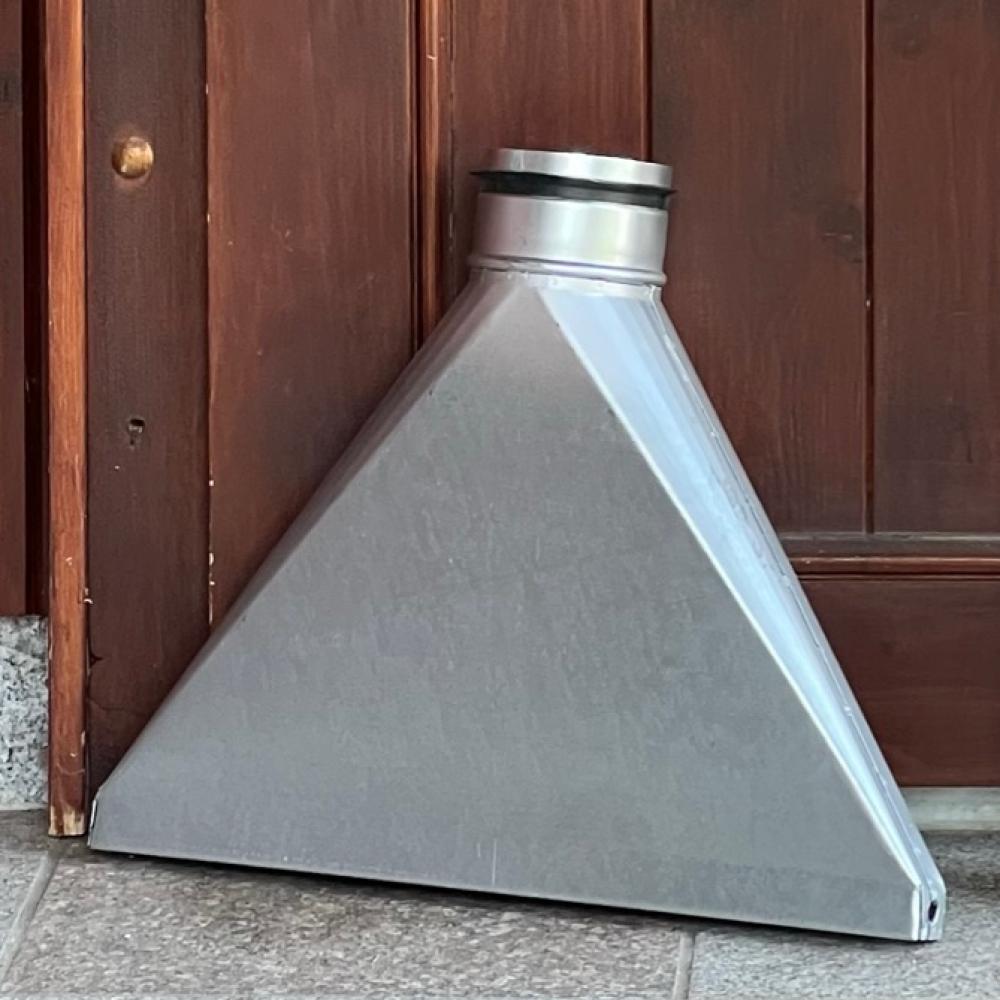

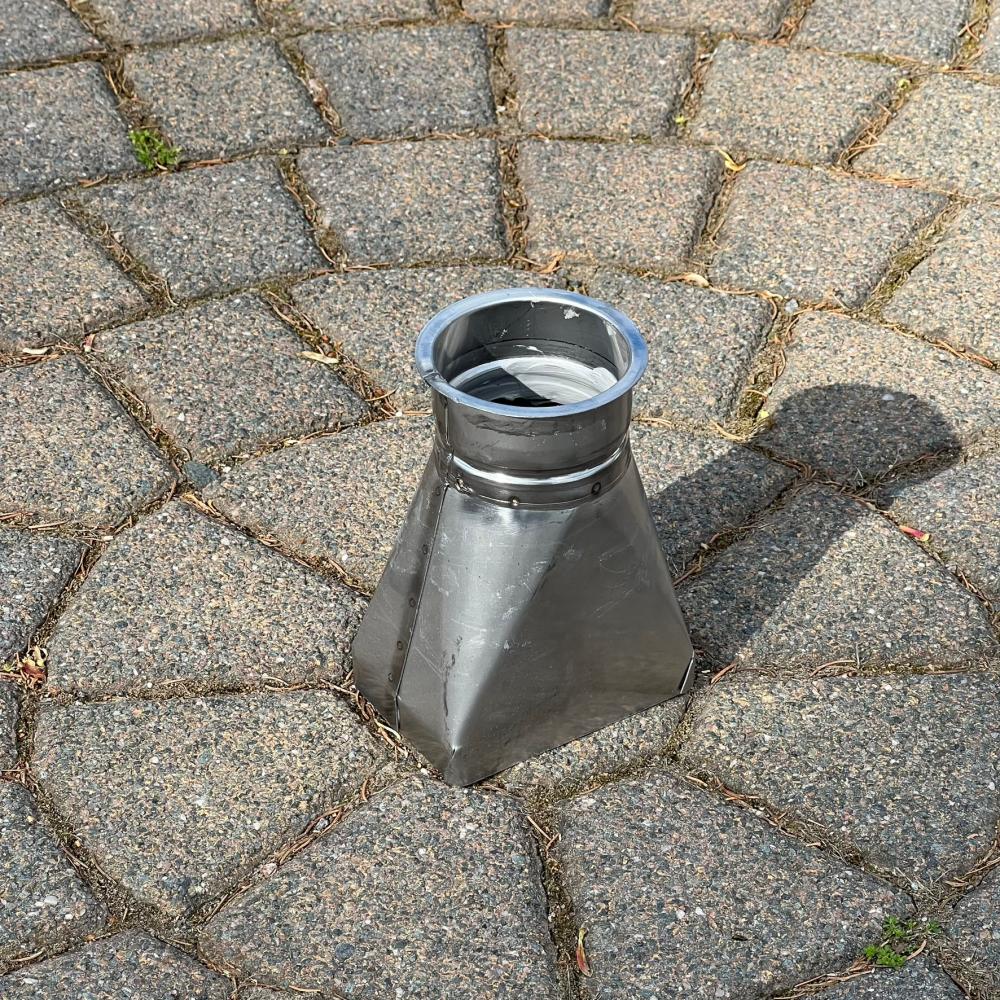

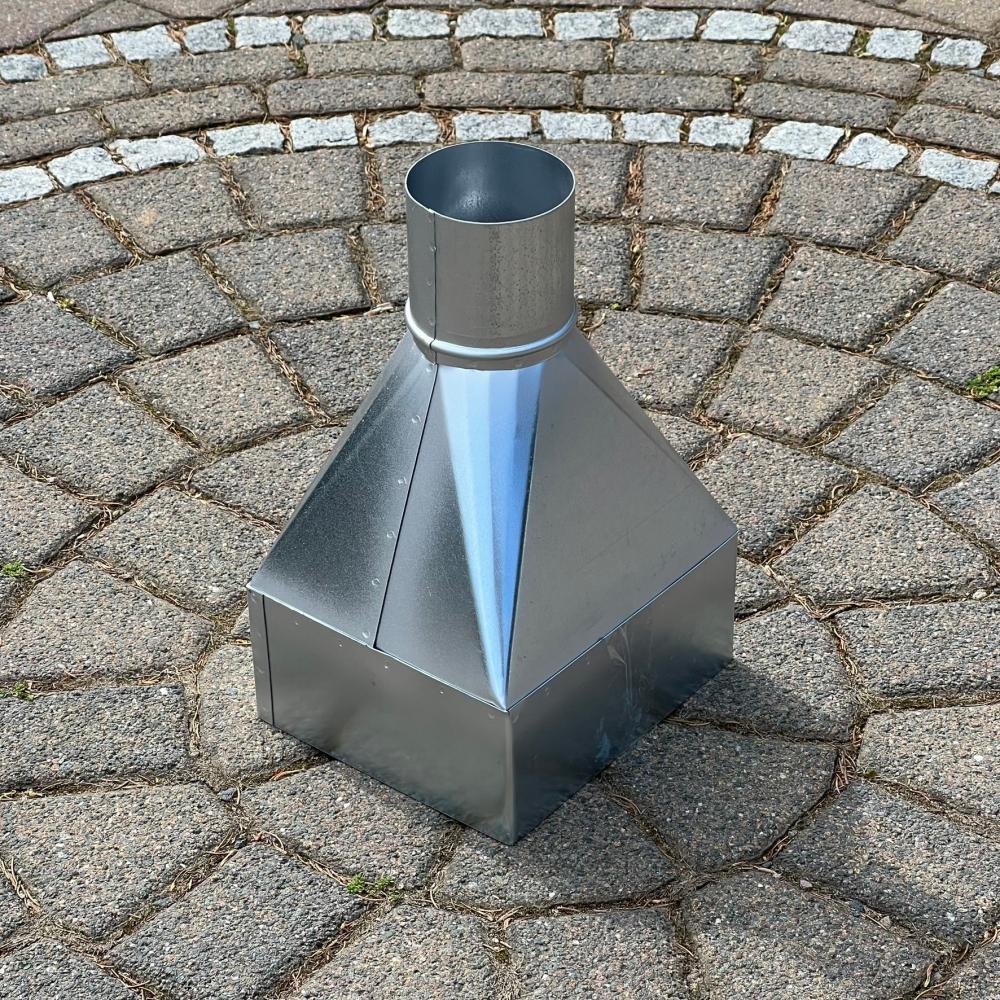

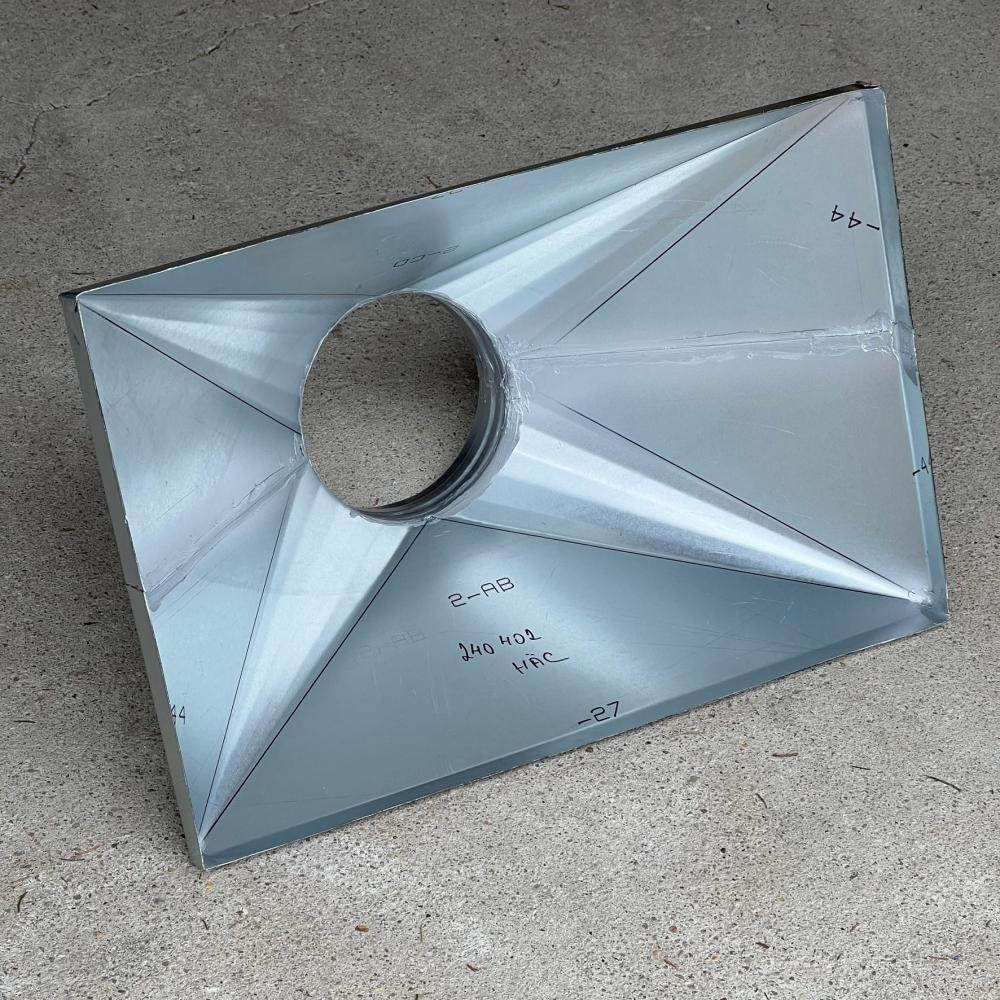

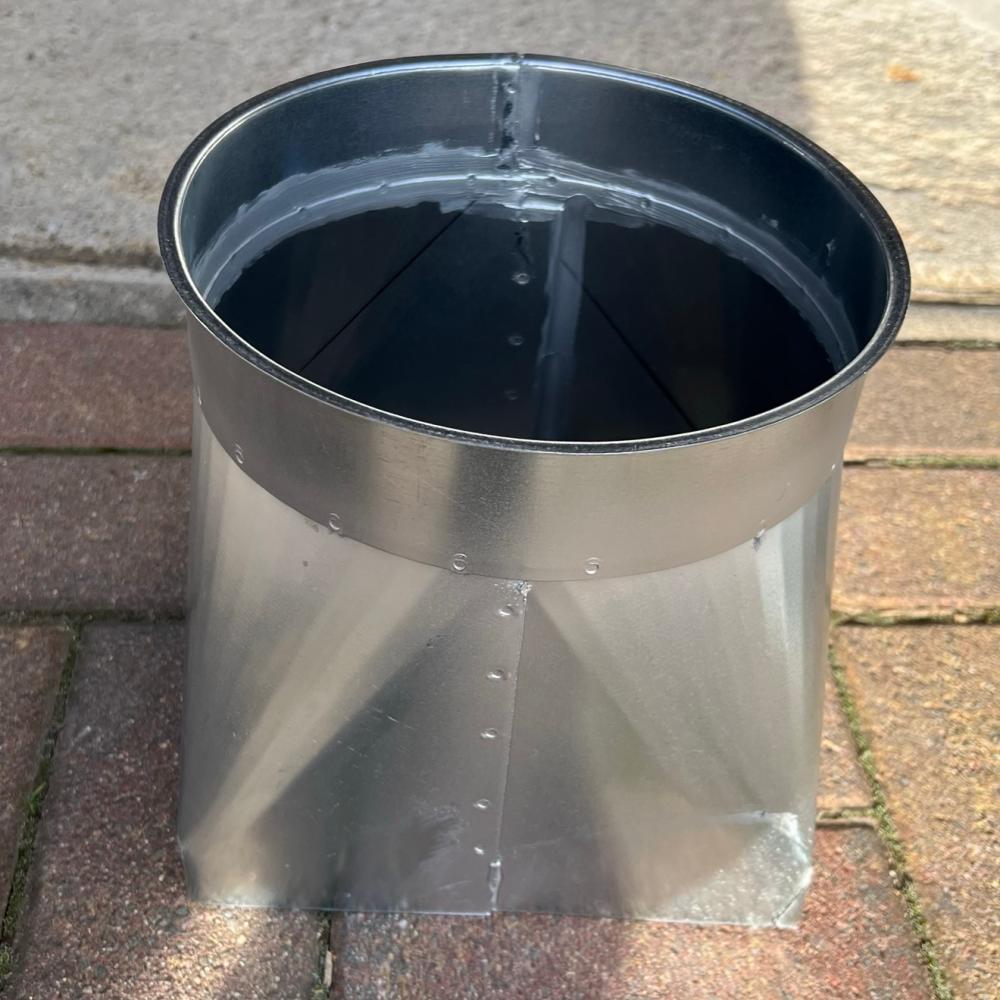

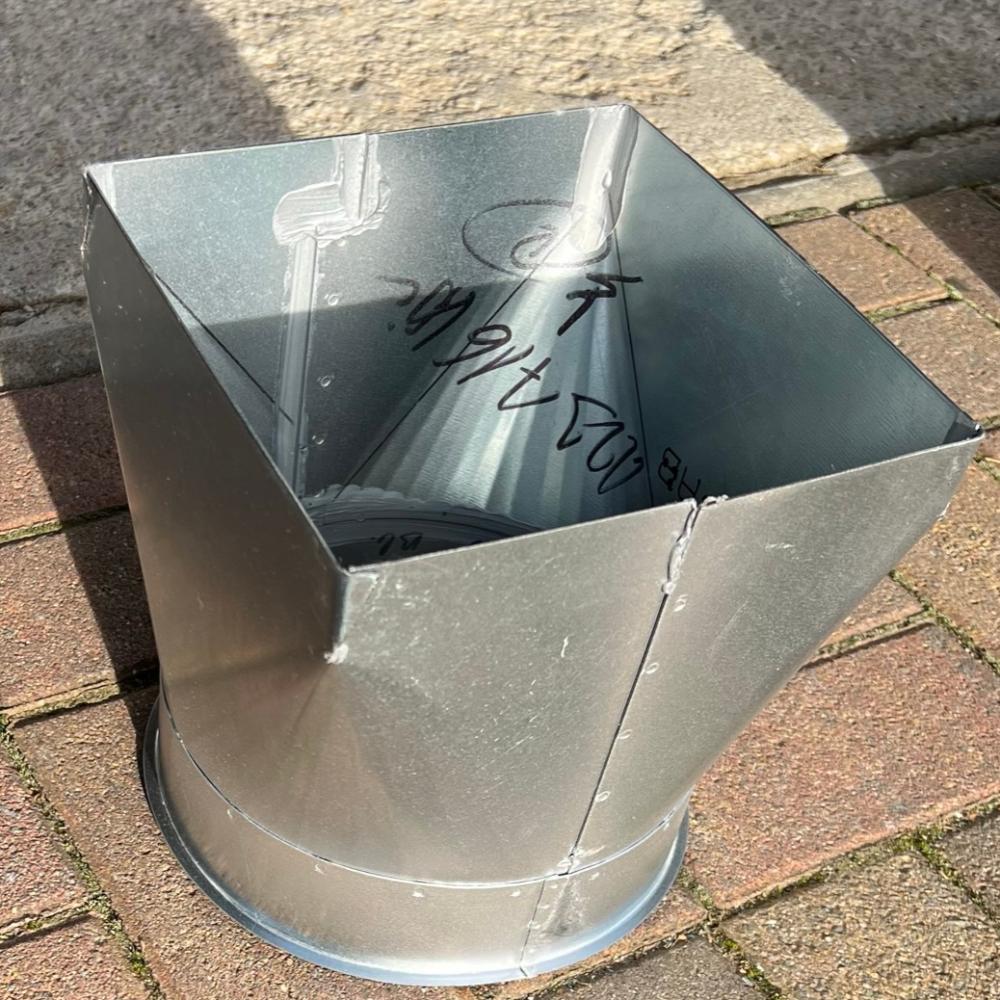

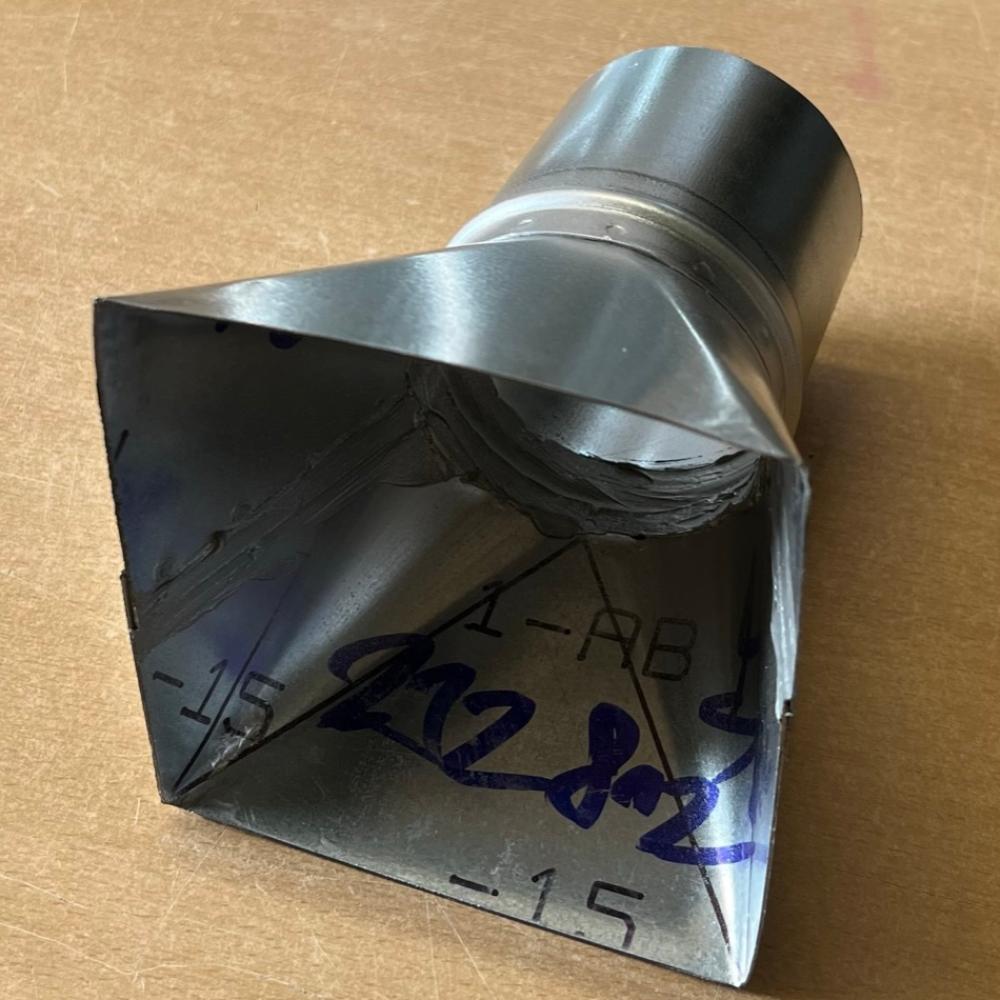

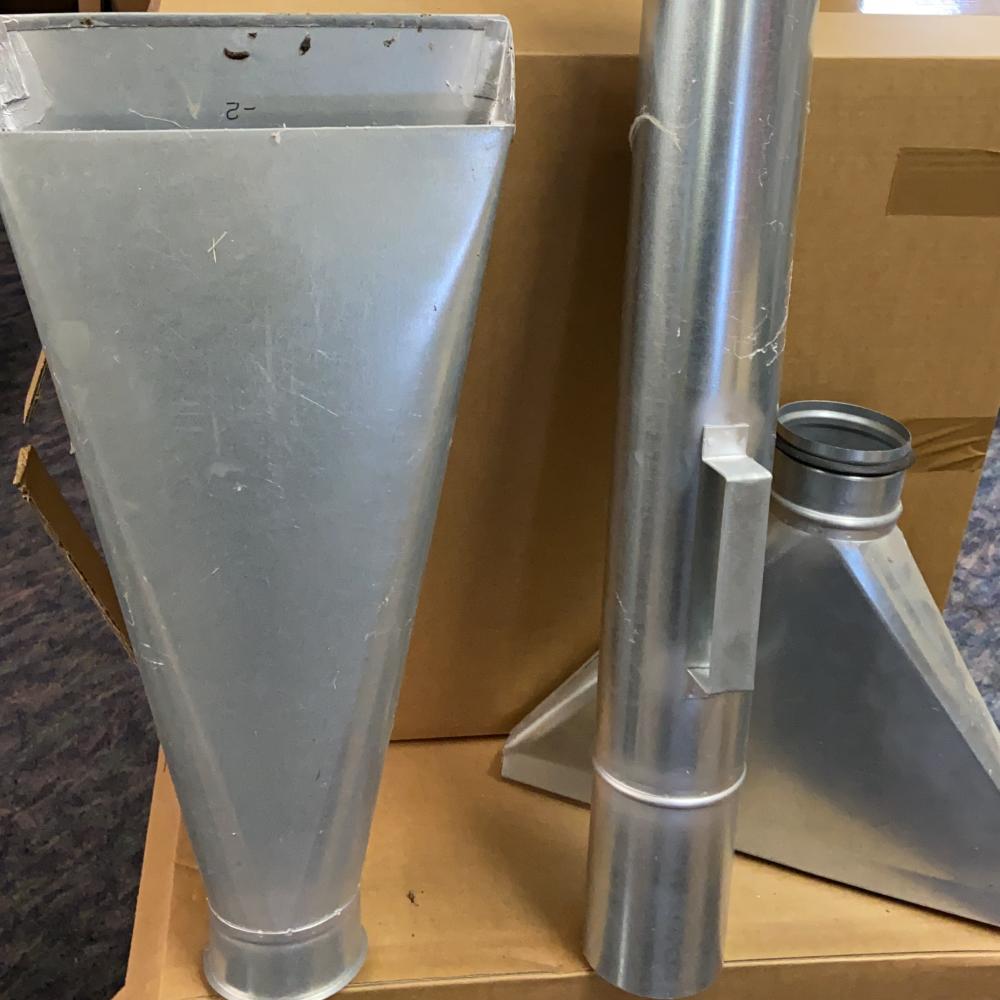

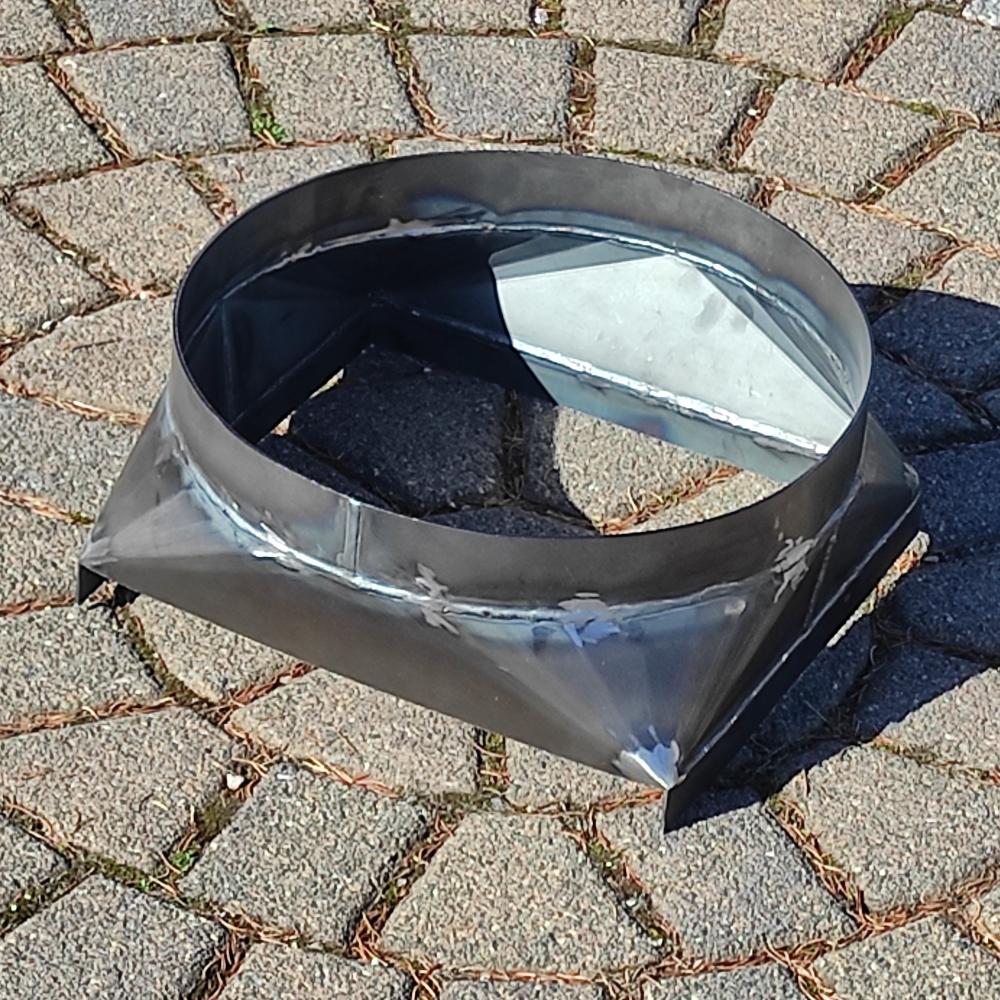

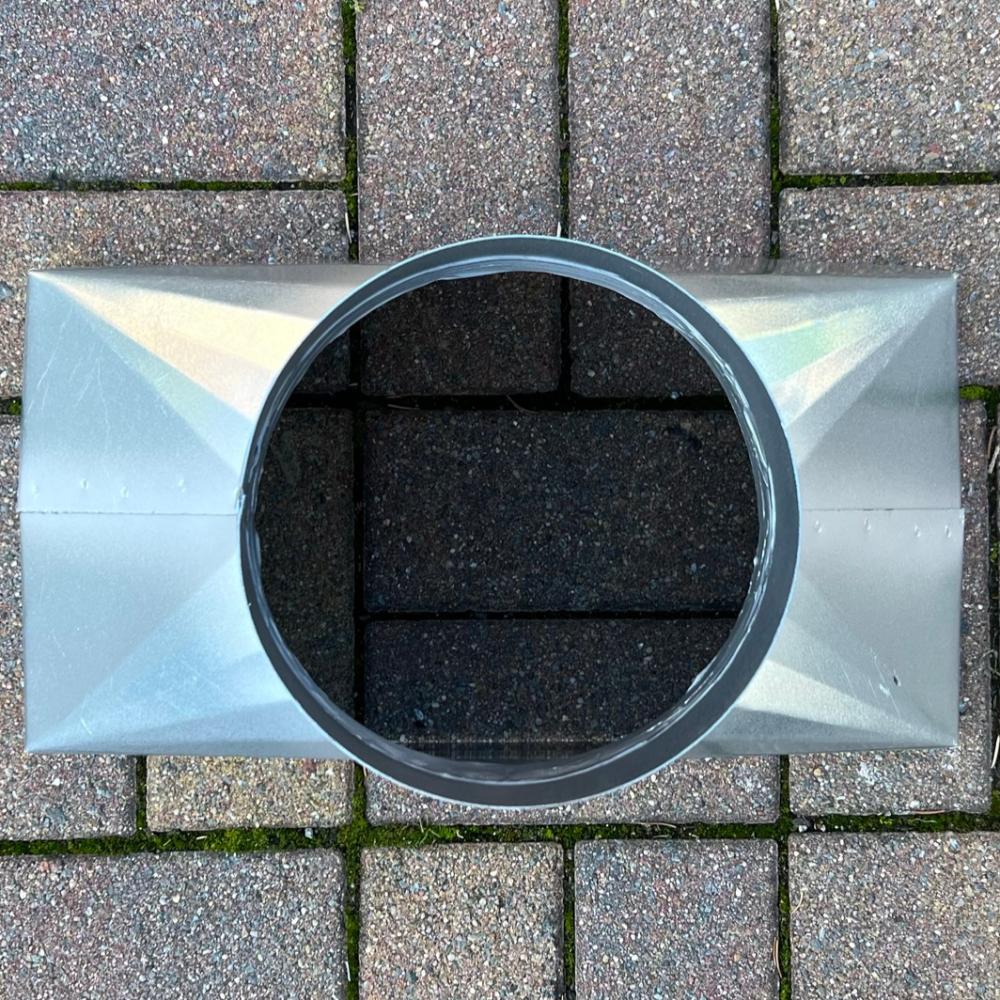

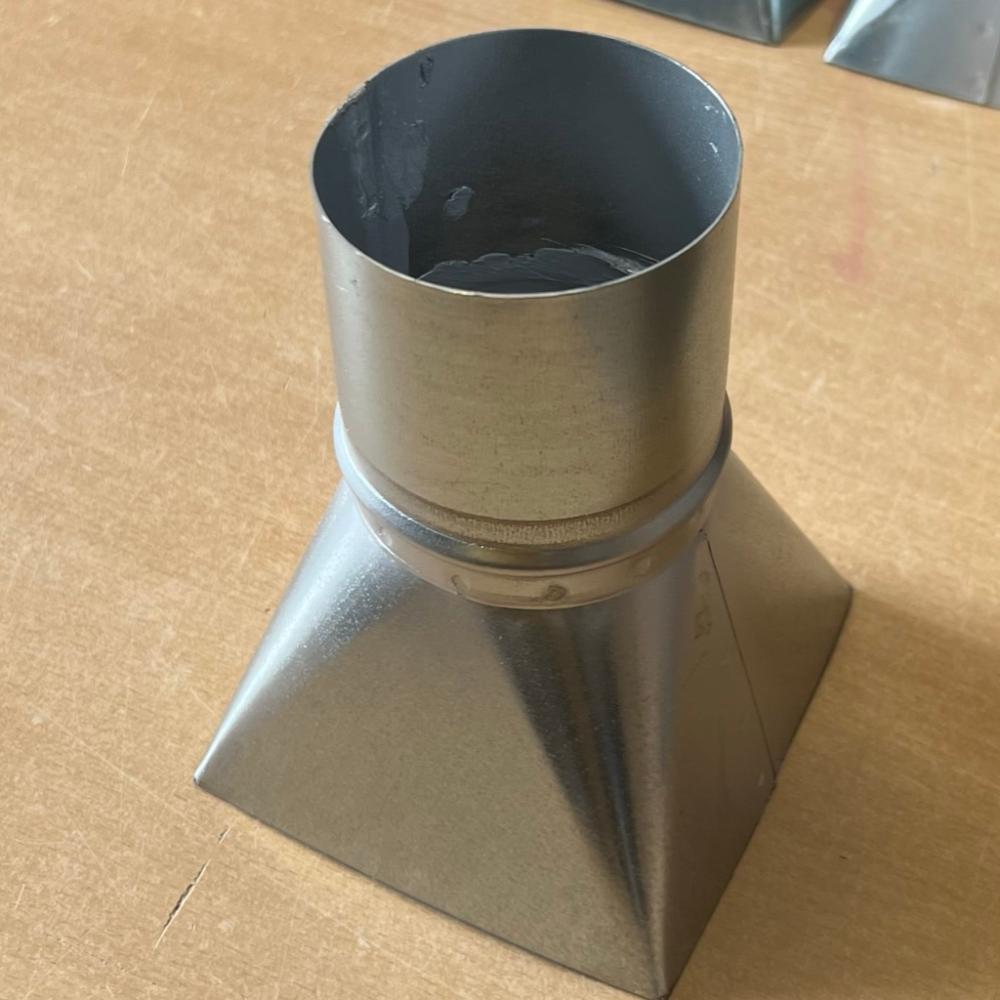

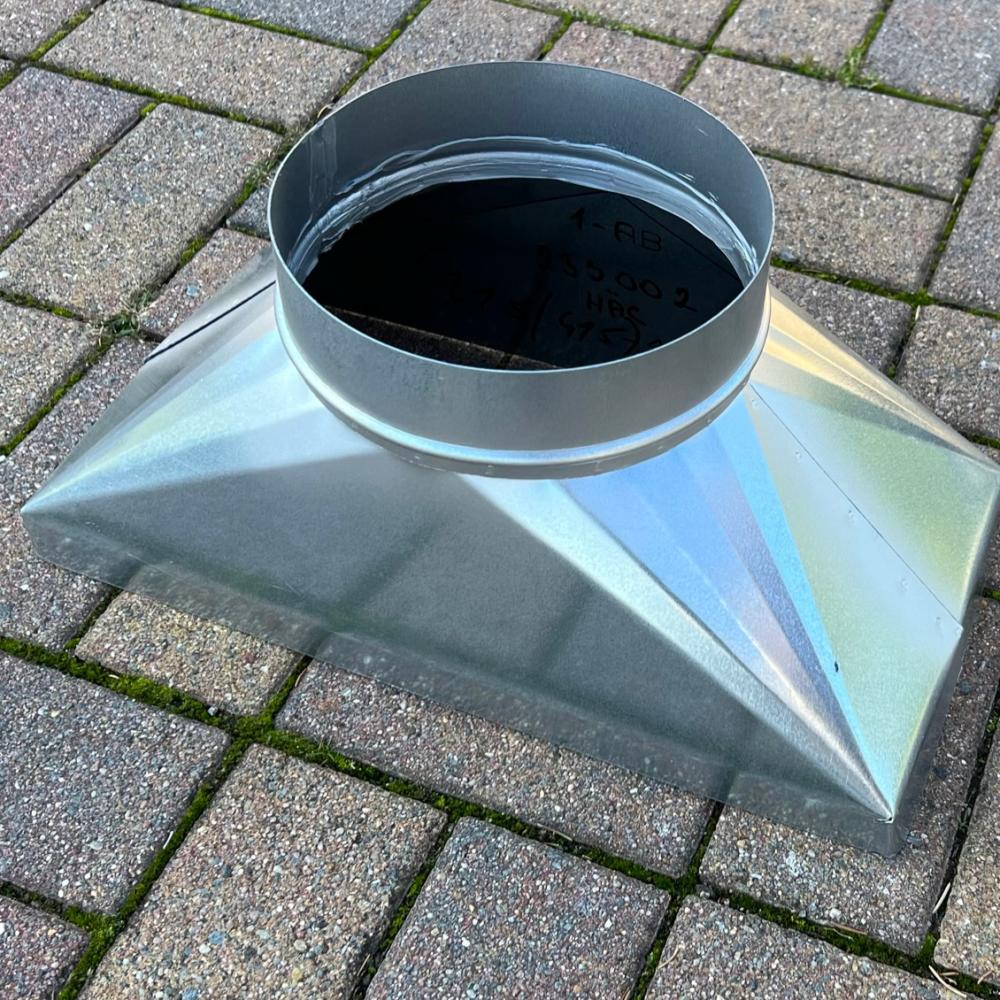

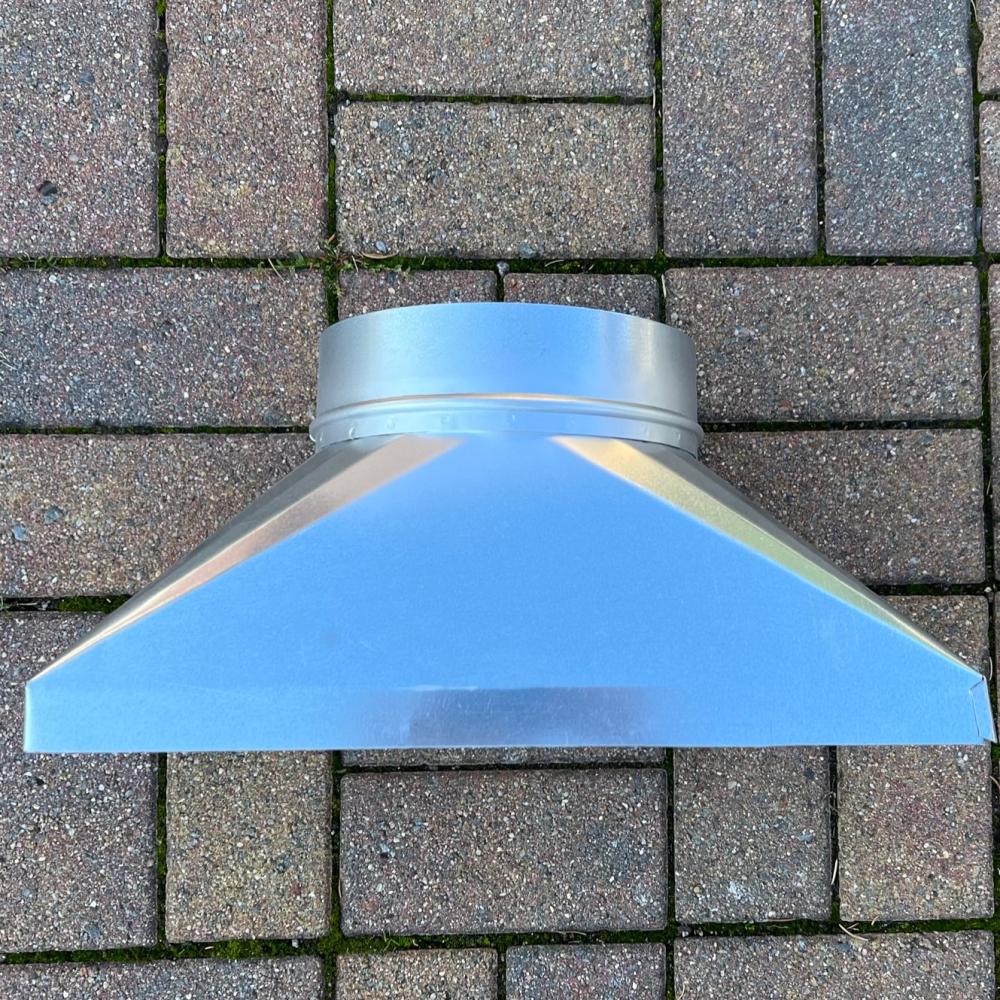

Übergang rund auf eckig

Unsere Übergänge von rund auf eckig verbinden runde Rohre mit rechteckigen Kanalteilen. Sie eignen sich für den Transport von Luft, Staub und Spänen.

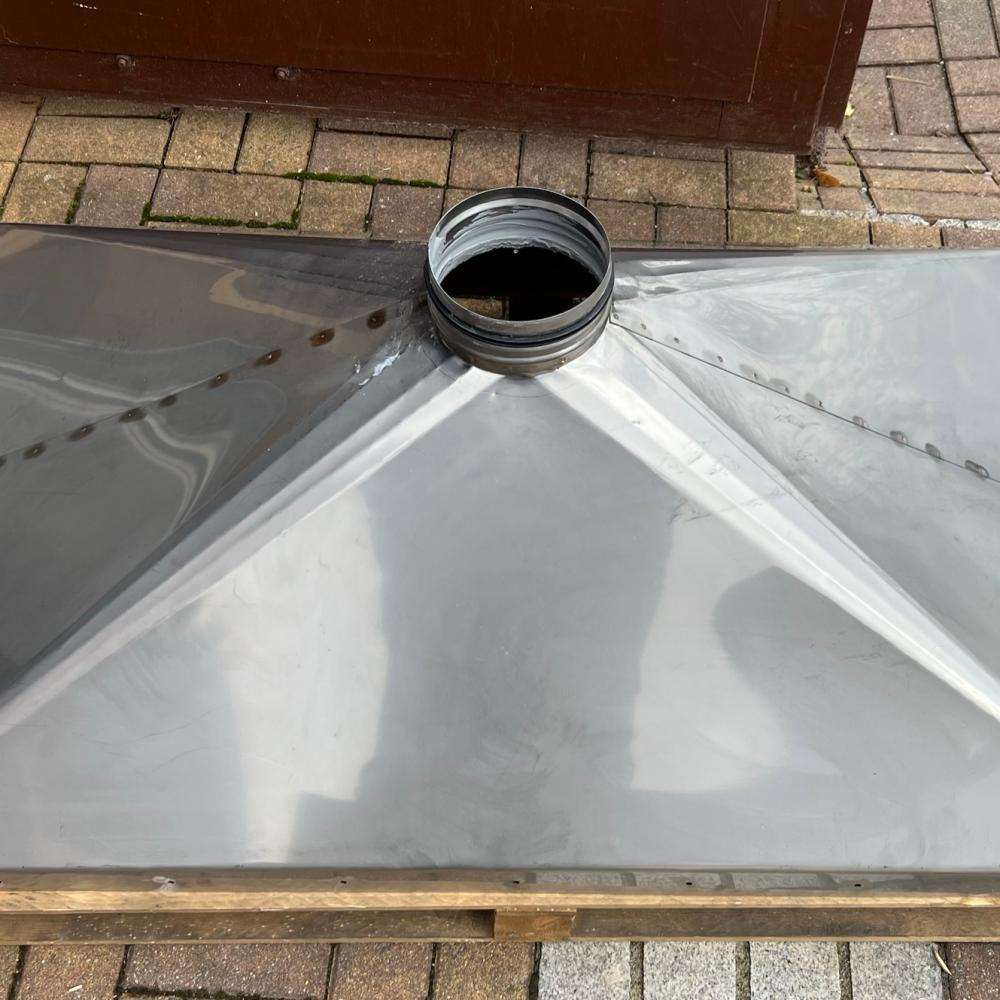

Die Übergänge werden aus verzinktem Stahlblech gefertigt. Eine Ausführung in Edelstahl mit 0,8 mm Blechstärke ist ebenfalls auf Anfrage erhältlich.

Alle Maßangaben sind Innenmaße.

Ausführung dieses Artikels

Rechteckige Öffnung mit geradem Rand.

Verfügbare Ausführungen des rechteckigen Anschlusses

  • Gerader Rand
  • Umkantung
  • Umkantung mit geschlossenen Ecken
  • Kanalrahmen P20, P30 oder P40
  • Winkeleisenrahmen ohne Bohrung
  • Winkeleisenrahmen mit Bohrungen nach Schablone

Varianten des runden Anschlusses

  • Runder Stutzen glatt

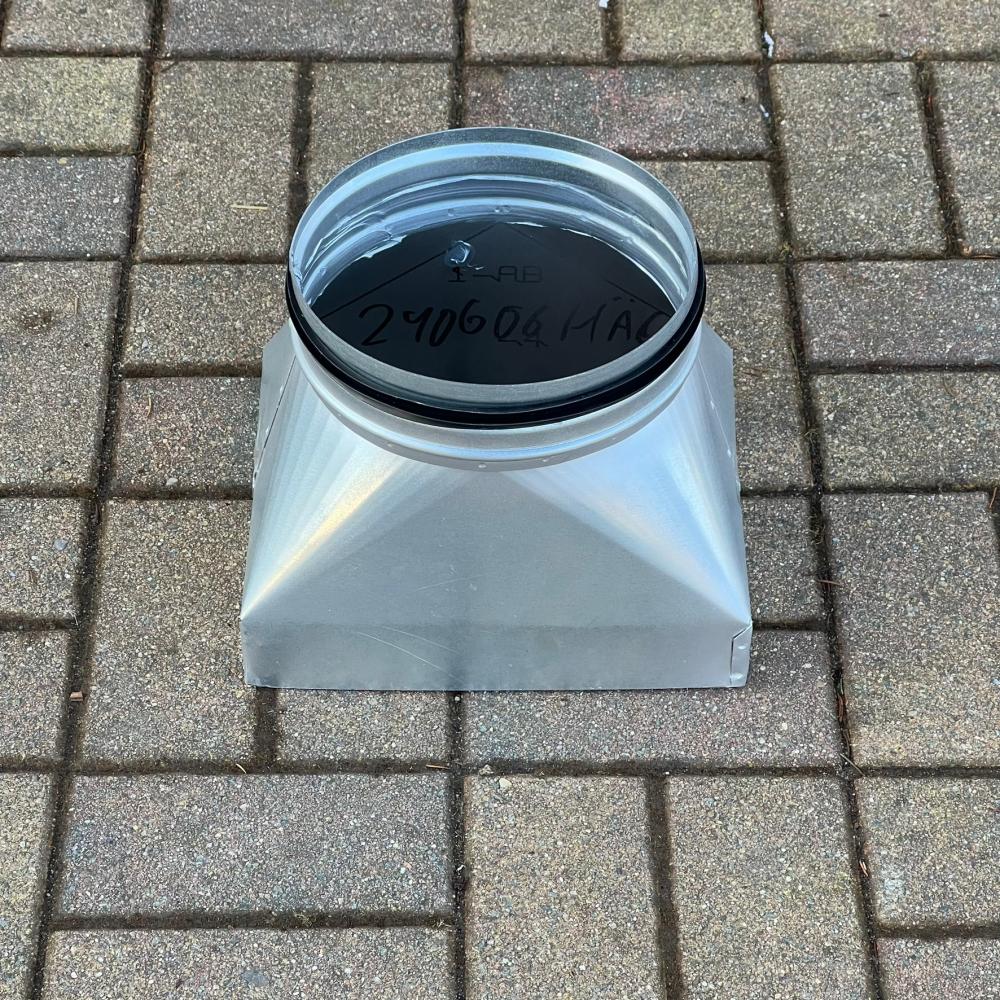

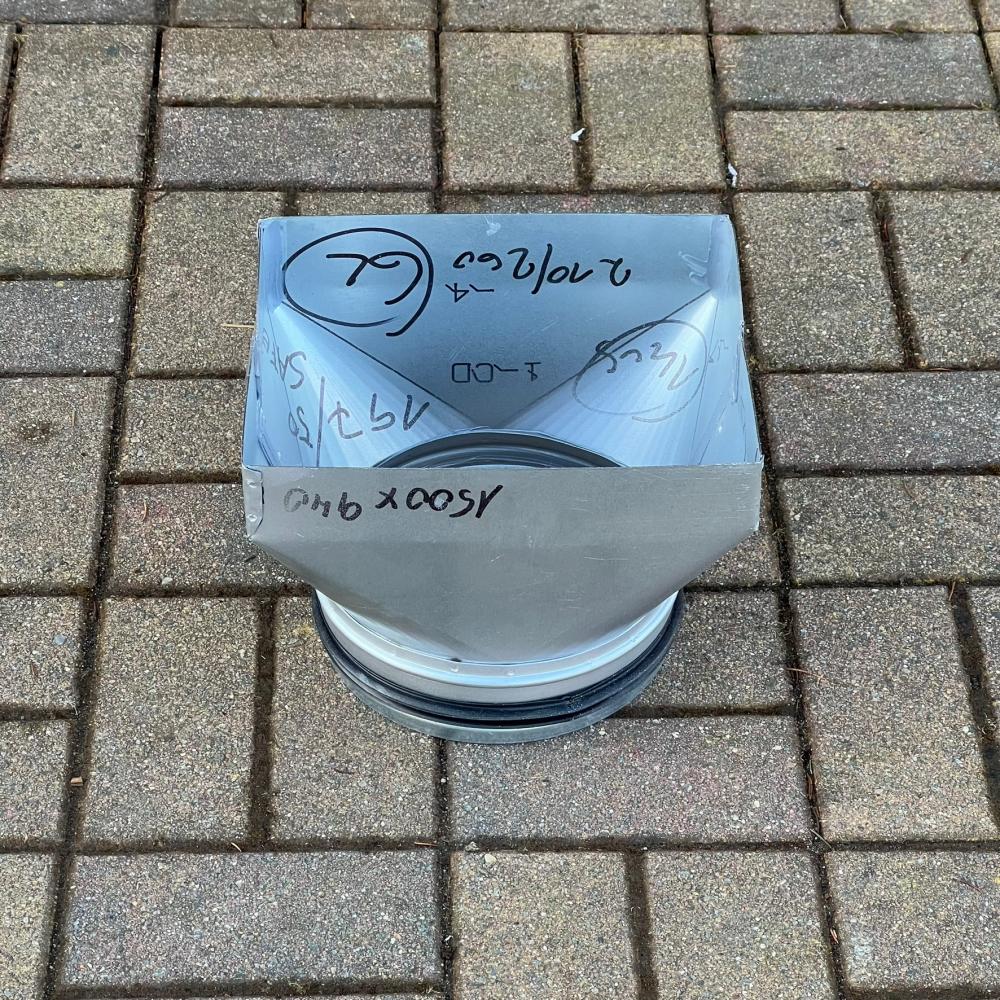

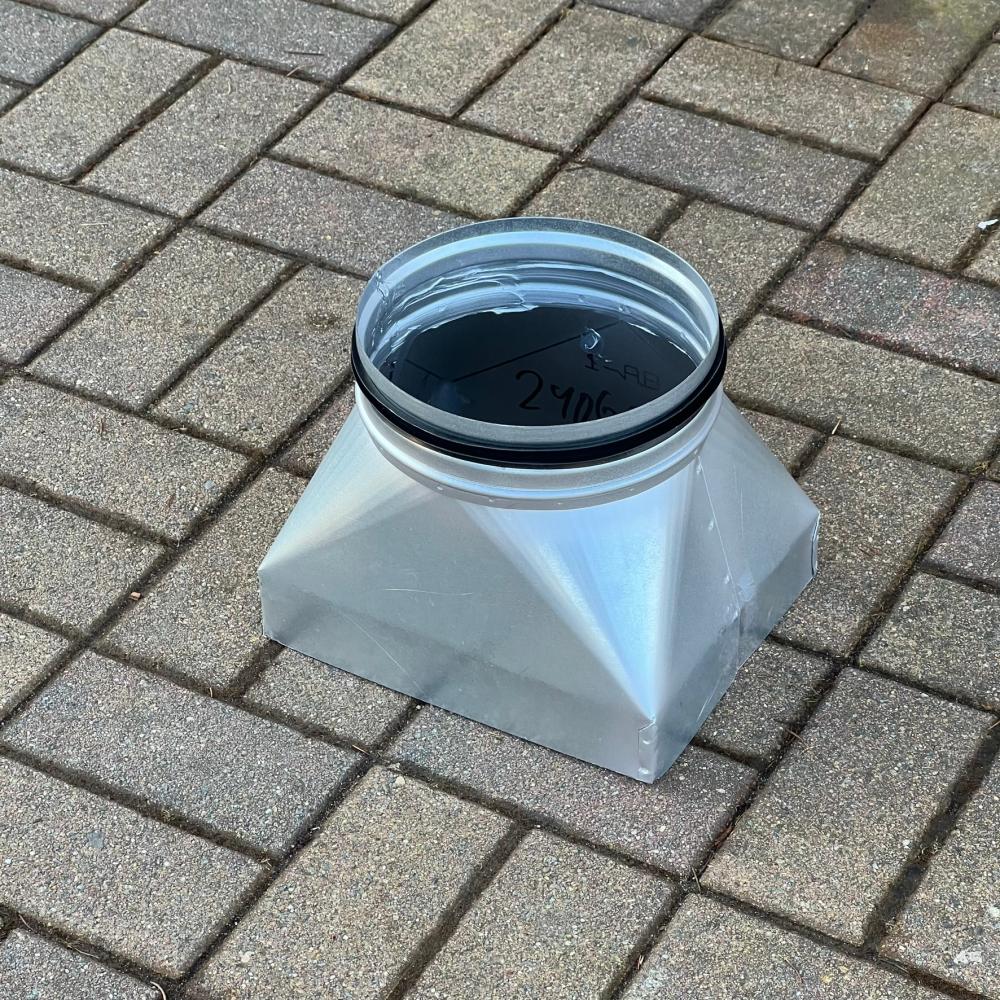

  • Mit Lippendichtung

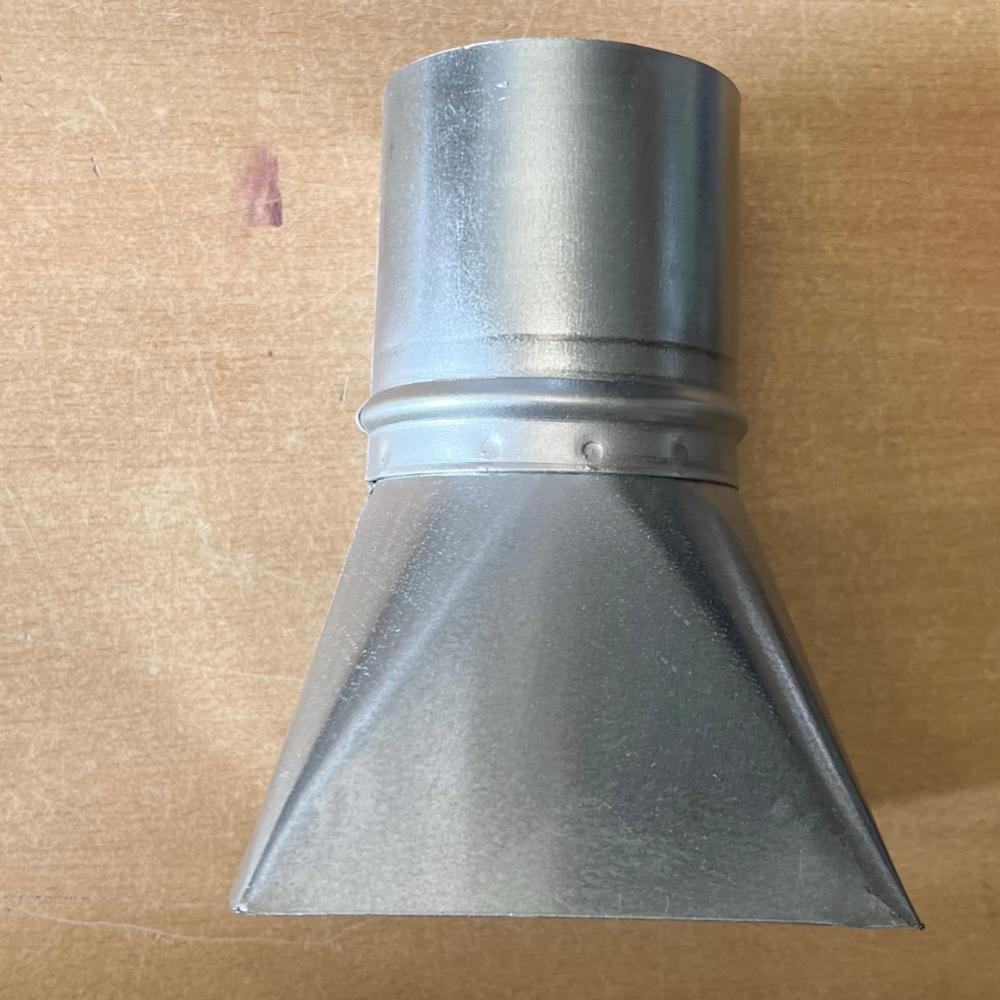

  • Mit Bord für Sickenschelle

Artikeldetails

TypVerbindungsstück
DurchmesserEntsprechend der angebotenen Auswahl; weitere Größen auf Anfrage
Länge und Breite50–2.000 mm, abhängig von Ausführung und technischer Machbarkeit
ArtikeltypRohr-/Kanalverbindungsstück
AusführungRund auf eckig beziehungsweise eckig auf rund
MaterialStahlblech
OberflächeVerzinkt
Alternative MaterialausführungEdelstahl, 0,8 mm Blechstärke, auf Anfrage
Temperaturbereich−20 bis +75 °C bei verzinkter Ausführung
EinsatzbereichInnen und außen
AnwendungsbereichWand und Decke
Geeignet fürBad, Toilette, Küche, Wohnraum, Hobbyraum und Gewerberäume
NutzungPrivat und gewerblich
GrundfarbeSilber
VerwendungLuft-, Staub- und Spänetransport

Wie werden die Übergänge mit Rohren und Formteilen verbunden?

Die runde Seite wird abhängig von der gewählten Ausführung über einen glatten Stutzen, einen Stutzen mit Lippendichtung oder einen Bord mit Sickenschelle verbunden.

Der rechteckige Anschluss erfolgt abhängig von der Ausführung über den geraden Rand, eine Umkantung, einen Kanalrahmen oder einen Winkeleisenrahmen.

Die Befestigung erfolgt üblicherweise durch Verschrauben oder Vernieten.

Sind die Übergänge hitzebeständig?

Die Übergänge in verzinkter Ausführung sind aufgrund des Werkstoffs und des verwendeten Dichtmaterials für Temperaturen von −20 bis +75 °C ausgelegt.

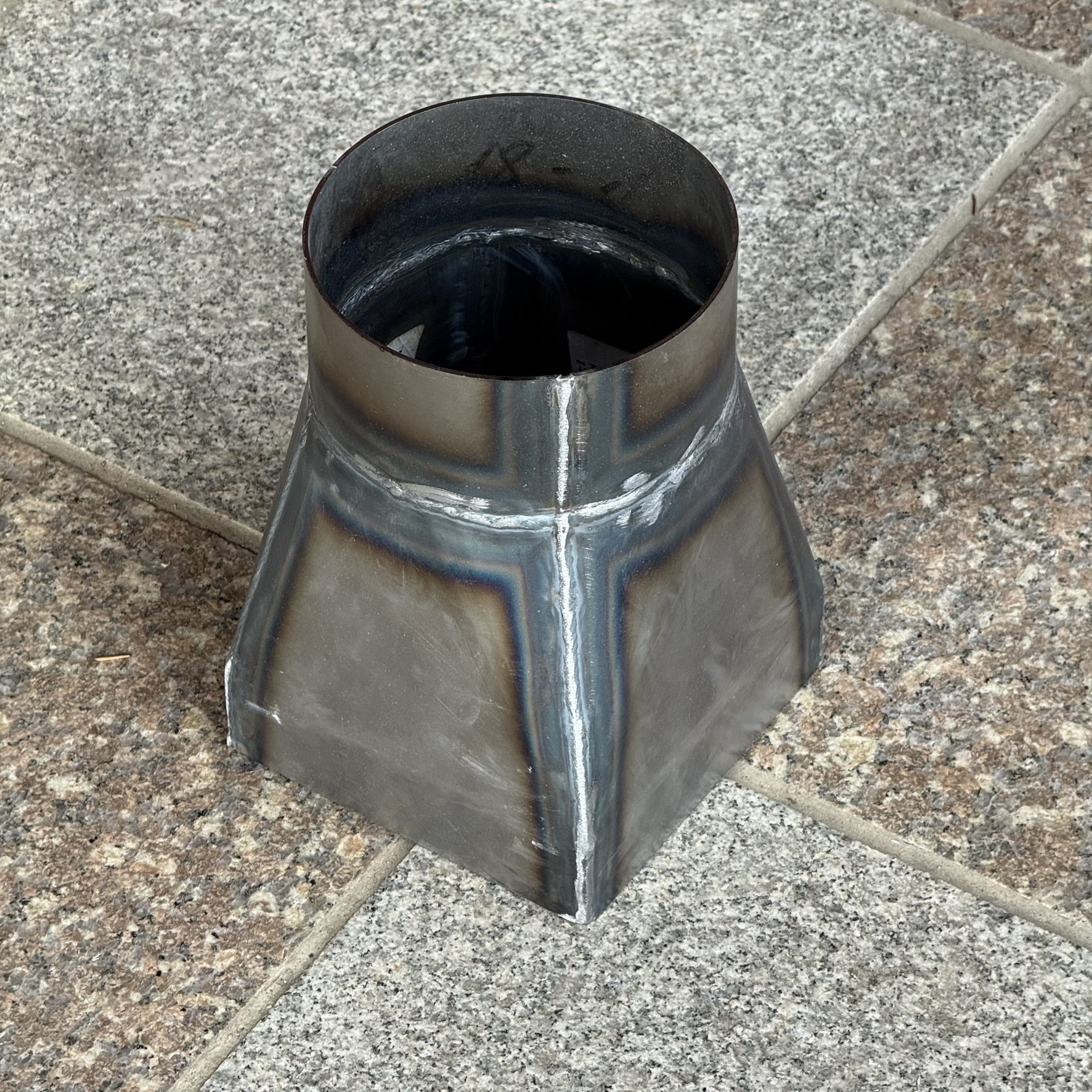

Für Hochtemperaturanwendungen sind entsprechend geeignete geschweißte Ausführungen anzufragen.

Welche Druckdifferenzen sind angegeben?

Für die Dichtheitsklasse D sind folgende maximale Druckdifferenzen angegeben:

  • Überdruck: 2.000 Pa
  • Unterdruck: 750 Pa
