d1=entsprechend Auswahl

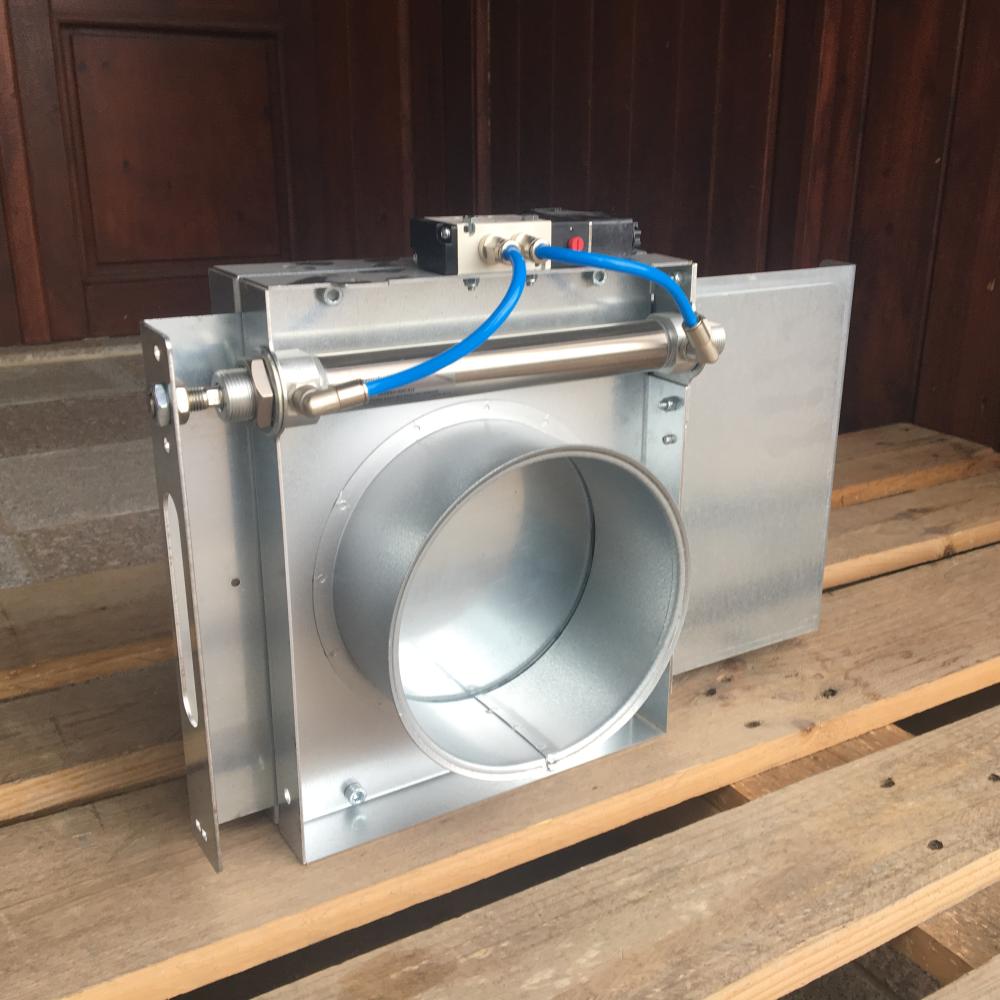

Der pneumatisch betätigte Absperrschieber wird mit einem Pneumatikzylinder angetrieben. Dazu ist eine Steuerleitung für die Spule des Magnetventils und ein Druckluftanschluss nötig. Die Spule vom Magnetventil kann mit 220V, 110V oder 24V~ angesteuert werden.

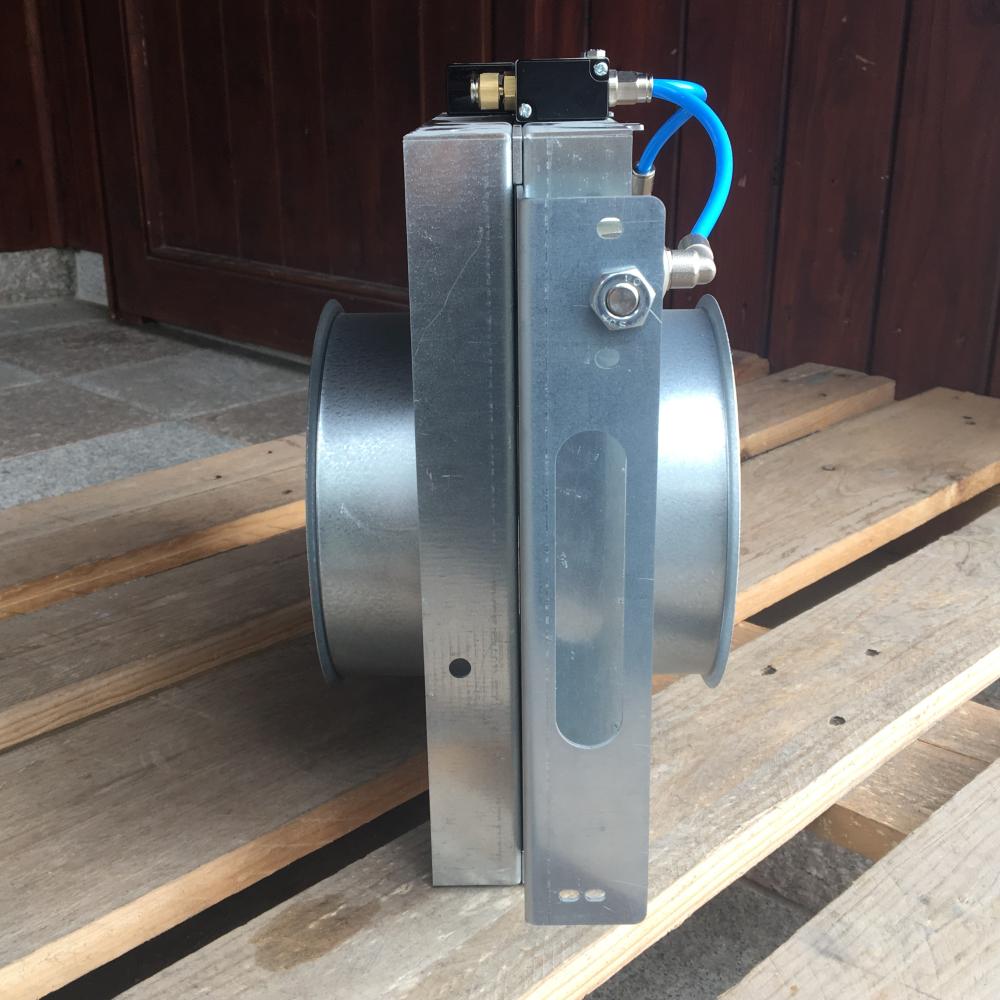

pneumatischer Absperrschieber

• für den Einbau in die Rohrleitung, Schläuche können direkt am Stutzen angeschlossen und mit Schlauchschelle befestigt werden
• mit Bord für Sickenschelle am Rohrende lieferbar
• Material: verzinktes Stahlblech
• Einbaulänge in Rohrleitung ca. 160 mm
• Durchmesser wählen Sie bitte oben im Drop-Down Feld aus. Der Außendurchmesser ist ca. 2mm kleiner als angegeben.
  Beispiel: der Absperrschieber mit D1=100mm hat einen Stutzen-Außendurchmesser von ca. 98 mm, daher kann der Stutzen in das Anschlussrohr geschoben werden, bzw. ein Spiralschlauch passt direkt über den Stutzen...

Im Internet auch gerne als blast gate bezeichnet.

https://www.youtube.com/watch?v=5RR1qF9B94U

Abmessungen

• Drosselschalldämpfer nach außen drehen
• Öffnungs  und Schließgeschwindigkeit einstellen

• Druckluftversorgung aufbauen
• Elektrische Ansteuerung prüfen
• Mehrfaches Öffnen und Schließen zur Funktionskontrolle

• Regelmäßige Sichtprüfung auf Leckagen
• Kontrolle aller Schraubverbindungen
• Prüfung der Ventilfunktion

• Ersatz Magnetspulen
• Pneumatikschläuche
• Filterregler und Druckreduzierventile
• Steuerleitungen und Mehrkanalsteuerungen
